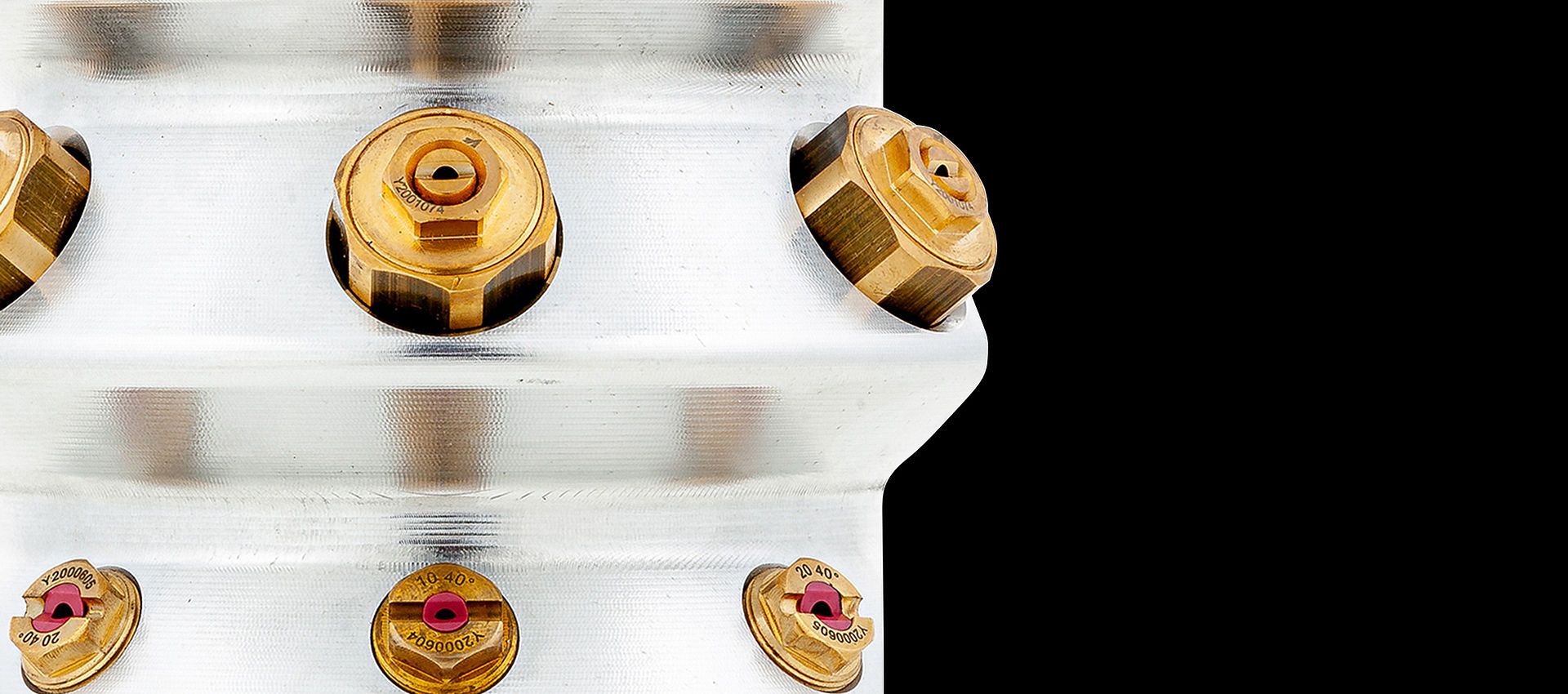

Detailansicht der Messingdüsen und Nukleatoren eines TechnoAlpin Propellerschneeerzeugers

Lanca do ekstremalnych warunków

TL2: Najlepsza jakość śniegu również w temperaturach granicznych

Automatyczna lanca śnieżna TL2 gwarantuje dzięki dodatkowej trzeciej dyszy na obu pierścieniach najlepszą jakość śniegu. Ten model lancy z nowej serii TL przydaje się szczególnie na odcinkach stoku, na których panują temperatury graniczne. Wieńce dyszowe otwierane są i zamykane za pomocą tak zwanego Smart Distributor, który pełni funkcję bloku zaworowego. Mając dwa możliwe akcesoria dyszy i dwa stopnie regulacji wyróżnia się ona prostą budową i efektywnym działaniem. Lance serii TL mocowane są na nowym, lekkim uniwersalnym maszcie zaprojektowanym przez TechnoAlpin.

TechnoAlpin Schneilanzenkopf mit mehreren Düsenkränzen aus Aluminium und Messing

Rewolucyjna głowica lancy

Rewelacyjna jakość śniegu

Łatwy montaż

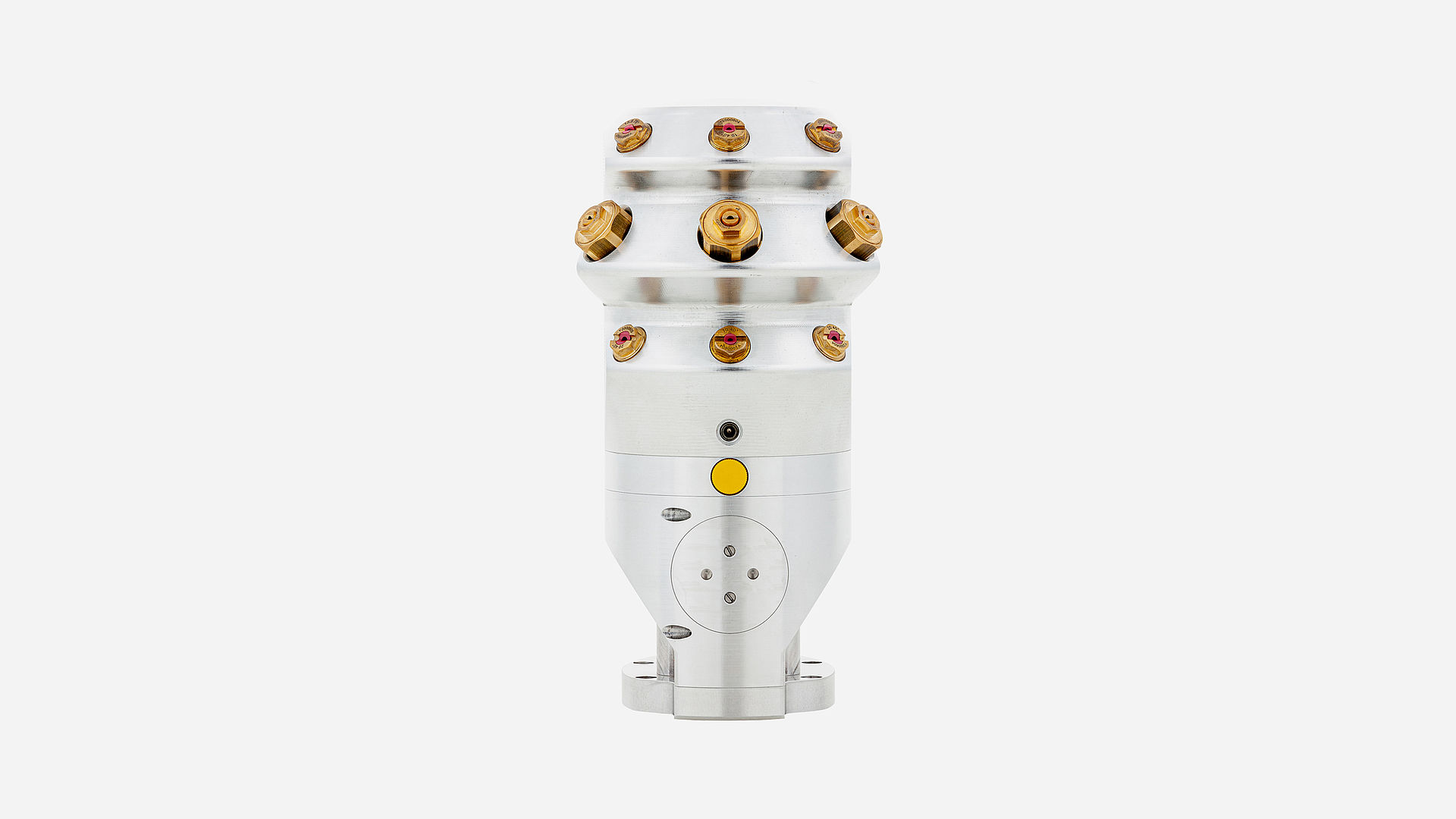

Rewolucyjna głowica lancy

Nowa głowica lancy dzięki trzem nukleatorom z wkładkami rubinowymi, dwóm pierścieniom z trzema dyszami ceramicznymi każdy i dwóm stopniom regulacji jest wyjątkowo efektywna energetycznie i zasobooszczędna.

Rewelacyjna jakość śniegu

Zaprojektowana specjalnie z myślą o pracy w temperaturach granicznych TL2 wyposażona jest w nukleatory z wkładką rubinową. Gwarantują one optymalną i stałą jakość śniegu w całym zakresie temperatur, także przy niskim ciśnieniu roboczym.

Łatwy montaż

Zwarta budowa lancy umożliwia szybki i nieskomplikowany montaż. TL2 wyróżnia się solidną konstrukcją mechaniczną i stabilnymi połączeniami wtykowymi.

Podzespoły najwyższej jakości

Kompaktowa TL2 wyposażona jest standardowo w te same podzespoły co większe lance z tej rodziny. Oznacza to m.in. dysze z wkładkami ceramicznymi, sprężarkę bezolejową (do wykonania bez powietrza centralnego), filtry bez połączeń spawanych i nukleatory z wkładkami rubinowymi. Te nukleatory gwarantują optymalny skład mieszaniny powietrza i wody oraz stałą jakość śniegu niezależnie od panujących warunków ciśnienia roboczego.

Tech. podzespoły

Specyfikacje techniczne

Wykonania

Broszury

Zdjęcia i filmy

Tech. podzespoły

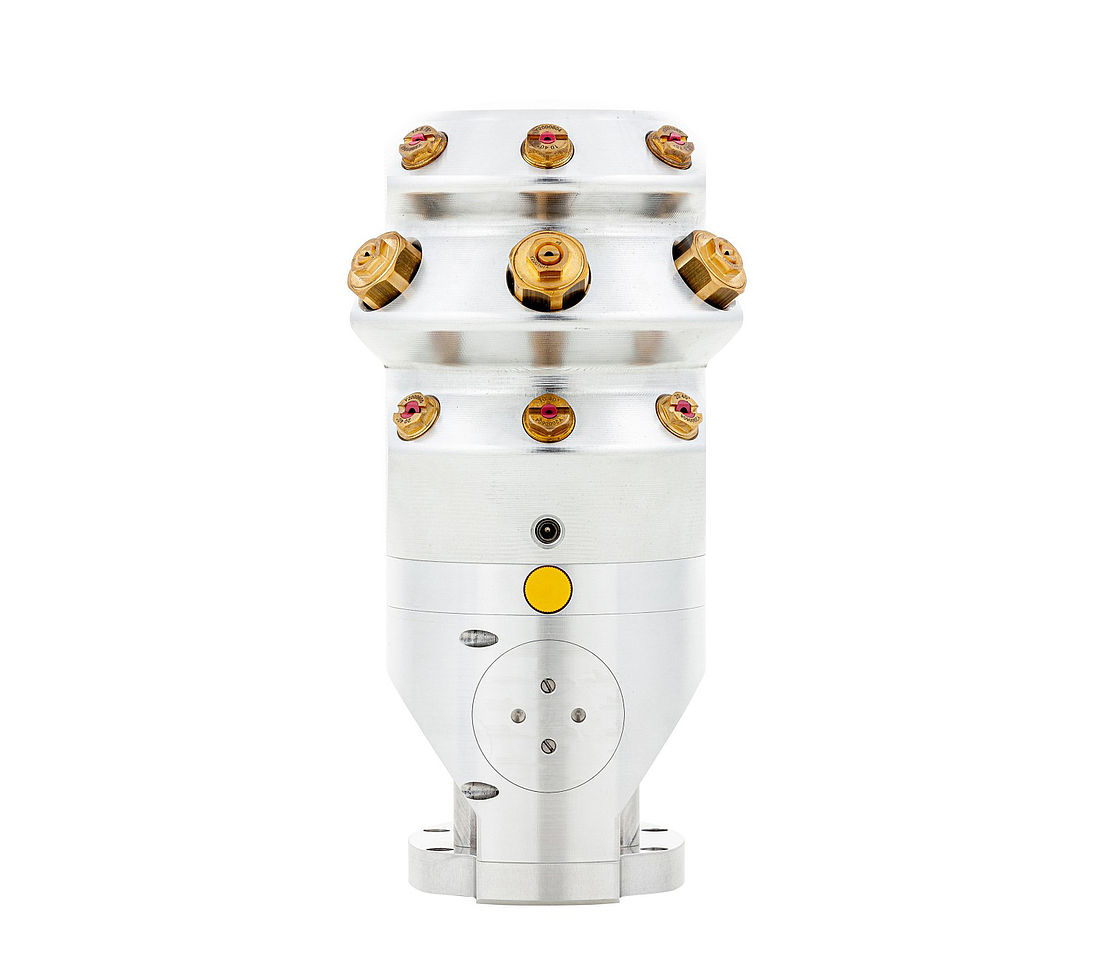

Głowica lancy

Kształt głowicy sprawia, że lance TL są mniej podatne na działanie wiatru i mrozu. Umożliwia to naśnieżanie wąskich i szerokich stoków, unikając wysokiej emisji hałasu. Ma to przede wszystkim pozytywny wpływ na stoki znajdujące się w pobliżu obszarów mieszkalnych. Dodatkowo wkładki ceramiczne odpornych na zużycie dysz gwarantują śnieg o tej samej najwyższej jakości sezon po sezonie. Lanca dostępna jest zarówno w wersji przystosowanej do cieplejszego klimatu, jak i w wersji standardowej, aby sprostać wymogom różnych, lokalnie panujących warunków pogodowych.

Frontansicht eines TechnoAlpin Lanzenkopfes mit Nukleatordüsen für effiziente Schneeerzeugung

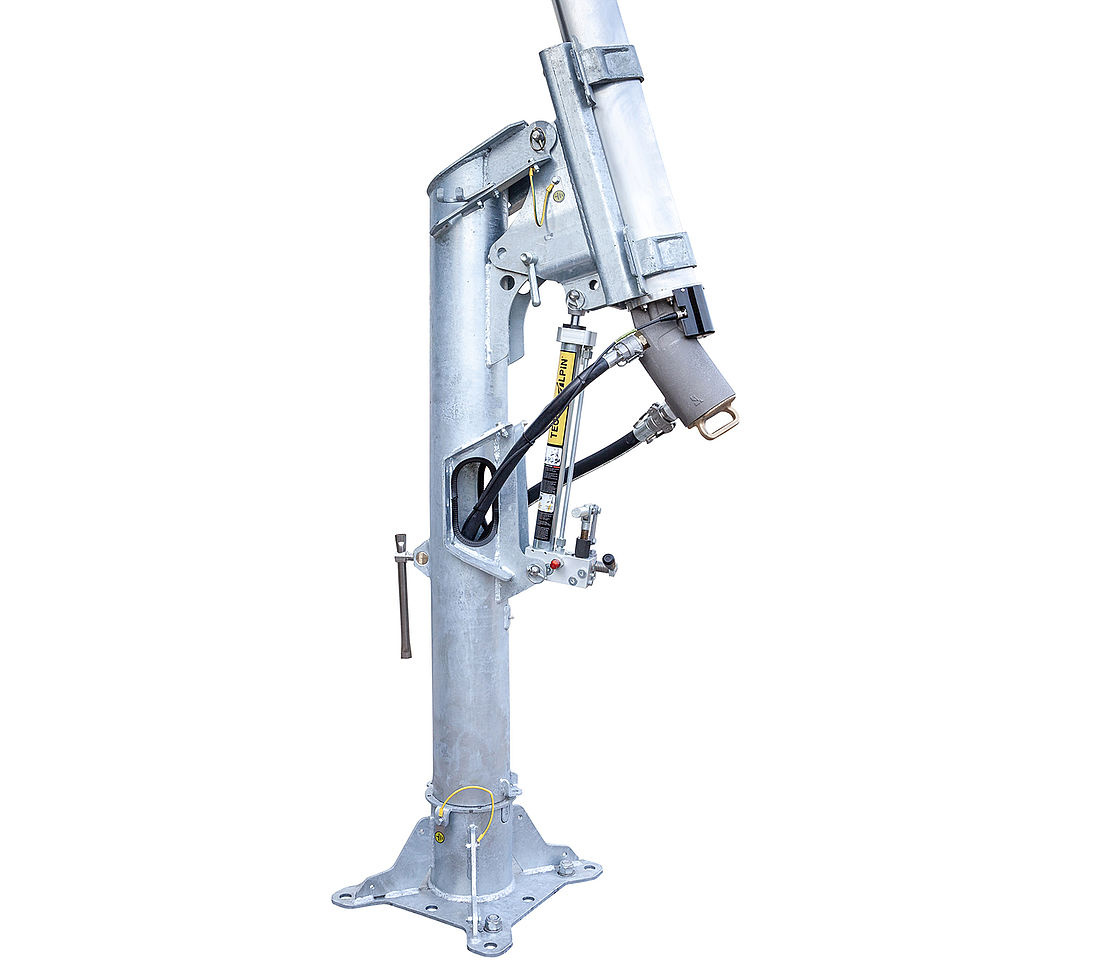

Konstrukcja lancy

Solidna mechaniczna konstrukcja ze stali ocynkowanej gwarantuje dużą stabilność, a dzięki połączeniom wtykowym umożliwia prosty montaż. Wysokość lancy ustawia się za pomocą hydraulicznego siłownika podnoszącego. Szafa rozdzielcza ma kompaktowe wymiary i jest łatwo dostępna.

TechnoAlpin Schwenkarm und Hydrauliksystem auf verzinktem Standfuß für Schneilanze

Filtr wody

Filtr wody z filtrem bez połączeń spawanych ze stali nierdzewnej typu WEDGE WIRE zapewnia pracę wolną od zakłóceń, proste czyszczenie oraz długi okres eksploatacji.

Detailansicht der Hydraulikkomponente und Anschlüsse einer TechnoAlpin Schneilanze

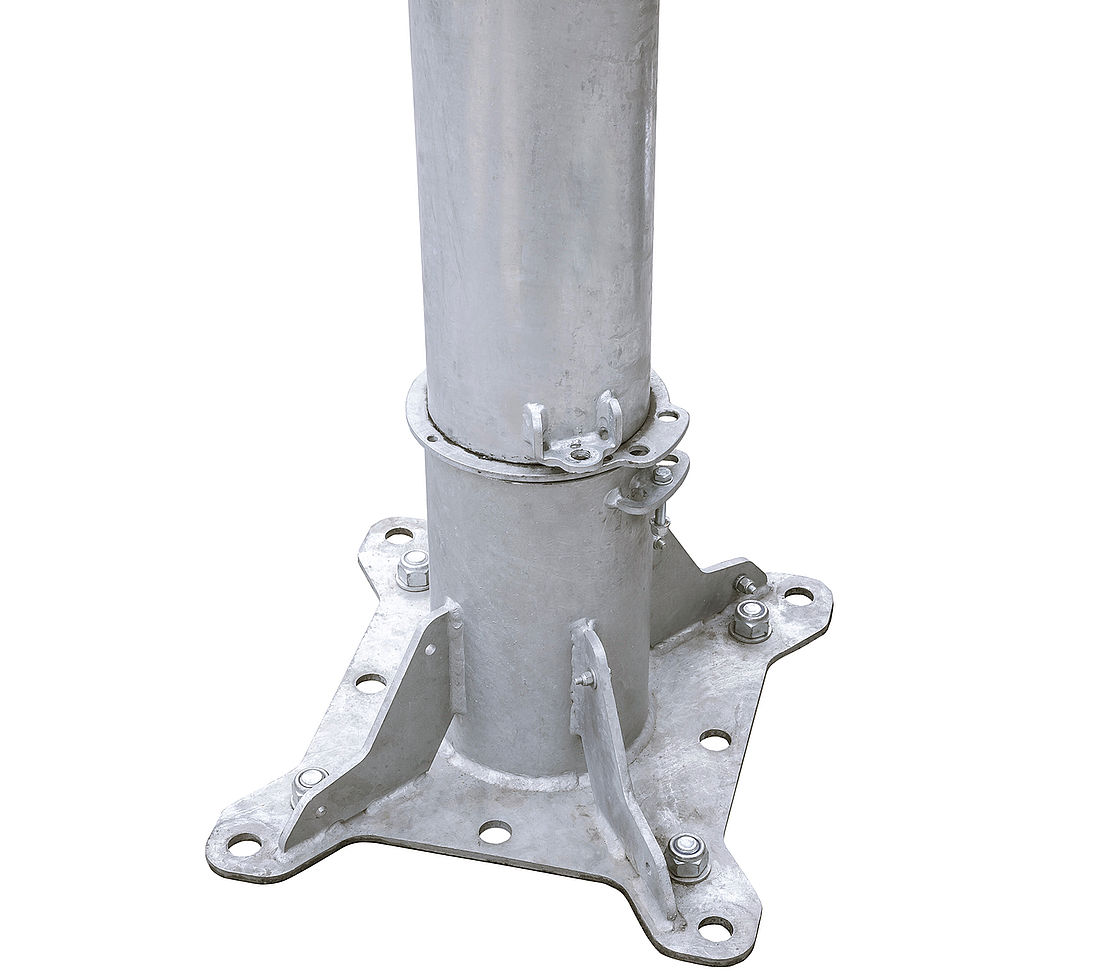

Cokół wtykowy

Proste i stabilne połączenie wtykowe konstrukcji mechanicznej umożliwia szybką i efektywną pierwszą instalację oraz również prosty demontaż. Cokół wtykowy cechuje podwójne rozmieszczenie otworów oraz płaska podstawa, co umożliwia montaż zarówno na studzience, jak i na betonowych fundamentach.

Verzinkter Standfuß einer TechnoAlpin Schneilanze mit robuster Bodenplatte zur Verankerung

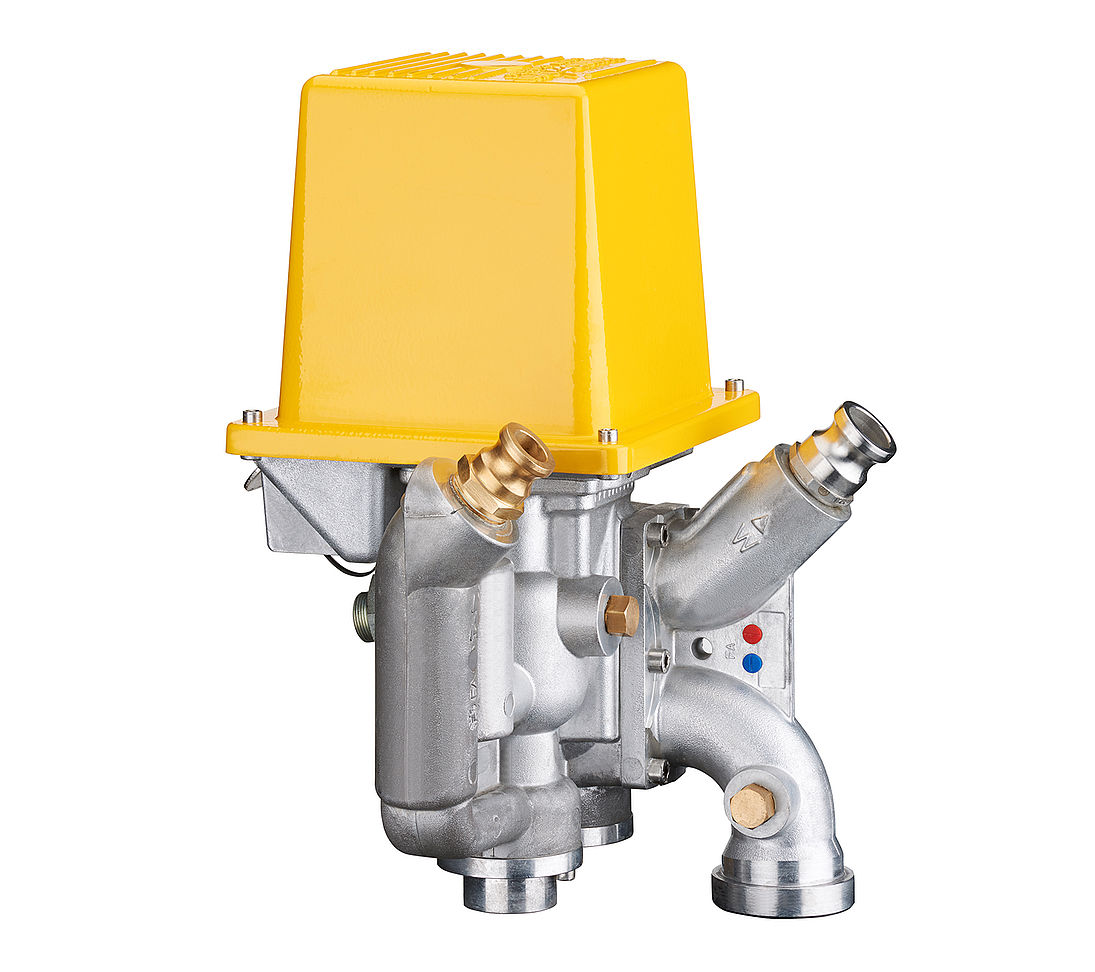

Technologia zaworów

Automatyczny zawór YB klasy ciśnieniowej PN100 reguluje ciśnienie i natężenie przepływu wody oraz natężenie przepływu powietrza w lancy śnieżnej. Obieg otwierający i zamykający obejmują opróżnianie wody i odpowietrzanie. Zawór dysponuje opatentowanym mechanizmem zamykającym, który zapewnia automatyczne zamknięcie w przypadku przerwy w dostawie energii.

TechnoAlpin Schachtventil in Gelb mit Aluminiumgehäuse für unterirdische Beschneiungsanlage

Specyfikacje techniczne

MASY

Cokół wtykowy	22,9 kg
Konstrukcja stała	12,5 kg
Kolumna obrotowa	26,5 kg
Uchwyt rury lancy	31 kg
Sprężarka, komplet	90 kg
Filtr wody	7 kg
wysokość upadku	4 m	7 m	10 m
rura lancy	15,3 kg	33,6 kg	51,9 kg

GŁOWICA LANCY

Rozdzielacz D2 z głowicą TL2	6,9 kg

WYMIARY

wysokość upadku	4 m	7 m	10 m
Położenie robocze – górne (15°)	4220 mm	6890 mm	9780 mm
Położenie robocze – dolne (30°)	3987 mm	6377 mm	8976 mm
Położenie konserwacji	1540 mm	1300 mm	1036 mm

PARAMETRY ELEKTRYCZNE

Napięcie silnika napędowego (głowica)	24 V
Moc silnika napędowego (głowica)	18 W
Ogrzewanie	15 W
Napięcie sprężarki	400 V
Częstotliwość nominalna	50 Hz
Wydajność sprężarki	4 kW
Wtyczka połączeniowa (sprężarka)	5x16 A

WODA

Min. ciśnienie wody	15 bar
Maks. ciśnienie wody	60 bar

AKCESORIA DYSZ

Nukleator	3
Dysze stałe	3
Dysze dołączane	3
Poziomy regulacji	2

Uwaga: Z zastrzeżeniem zmian technicznych.

Uwaga: Przy użyciu węży typu 2SN możliwe jest osiągnięcie klasy ciśnieniowej PN80, jeśli przyłącza Camlock zastąpione zostaną śrubunkami z gwintem i nakrętką złączkową.

Wykonania

Z powietrzem centralnym

Wariant z powietrzem centralnym stosowany jest na odcinkach stoku z doprowadzonym zasilaniem wodą i powietrzem oraz kablem do transmisji danych.

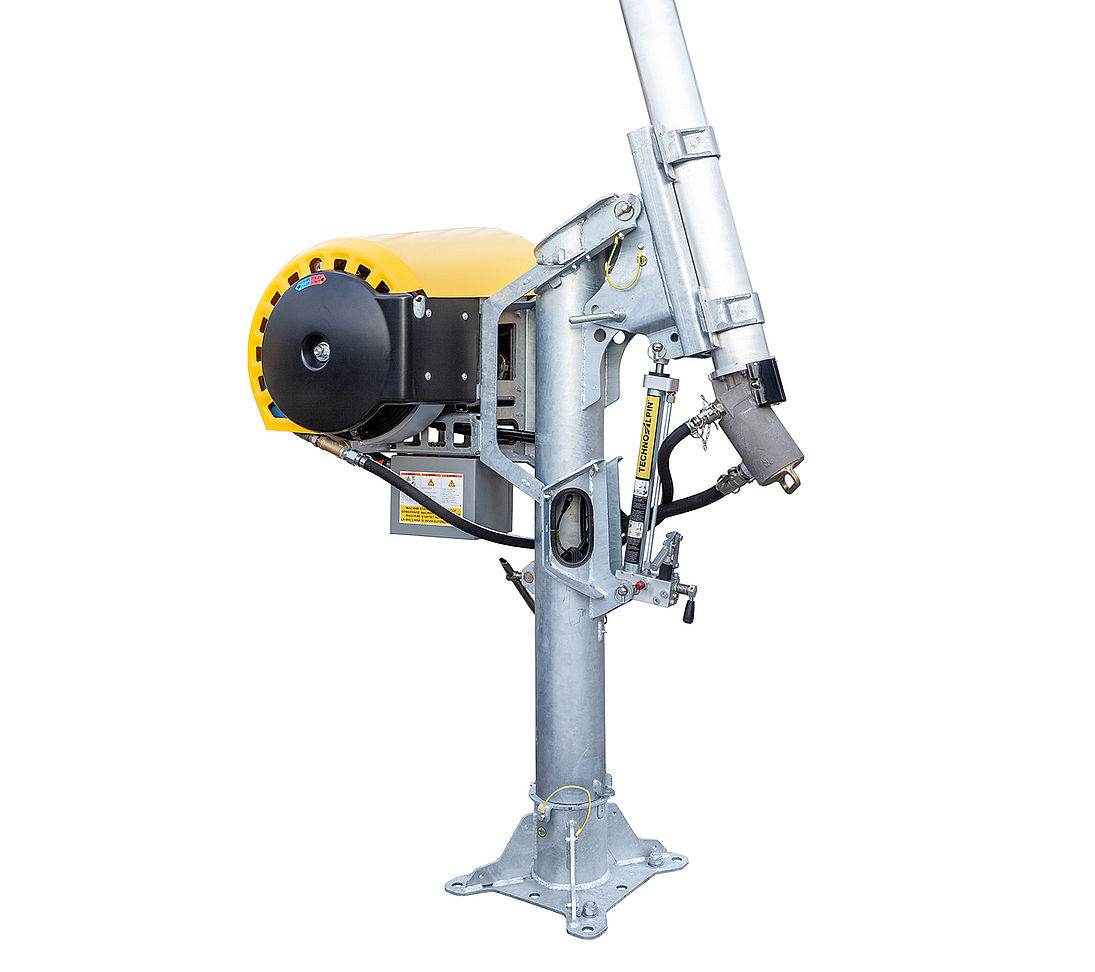

Z lokalną sprężarką

Wariant z lokalną sprężarką stosowany jest na odcinkach stoku z doprowadzonym zasilaniem wodą i prądem elektrycznym oraz kablem do transmisji danych. Ten wariant zawiera bezolejową sprężarkę tłokową o mocy 4,0 kW.
