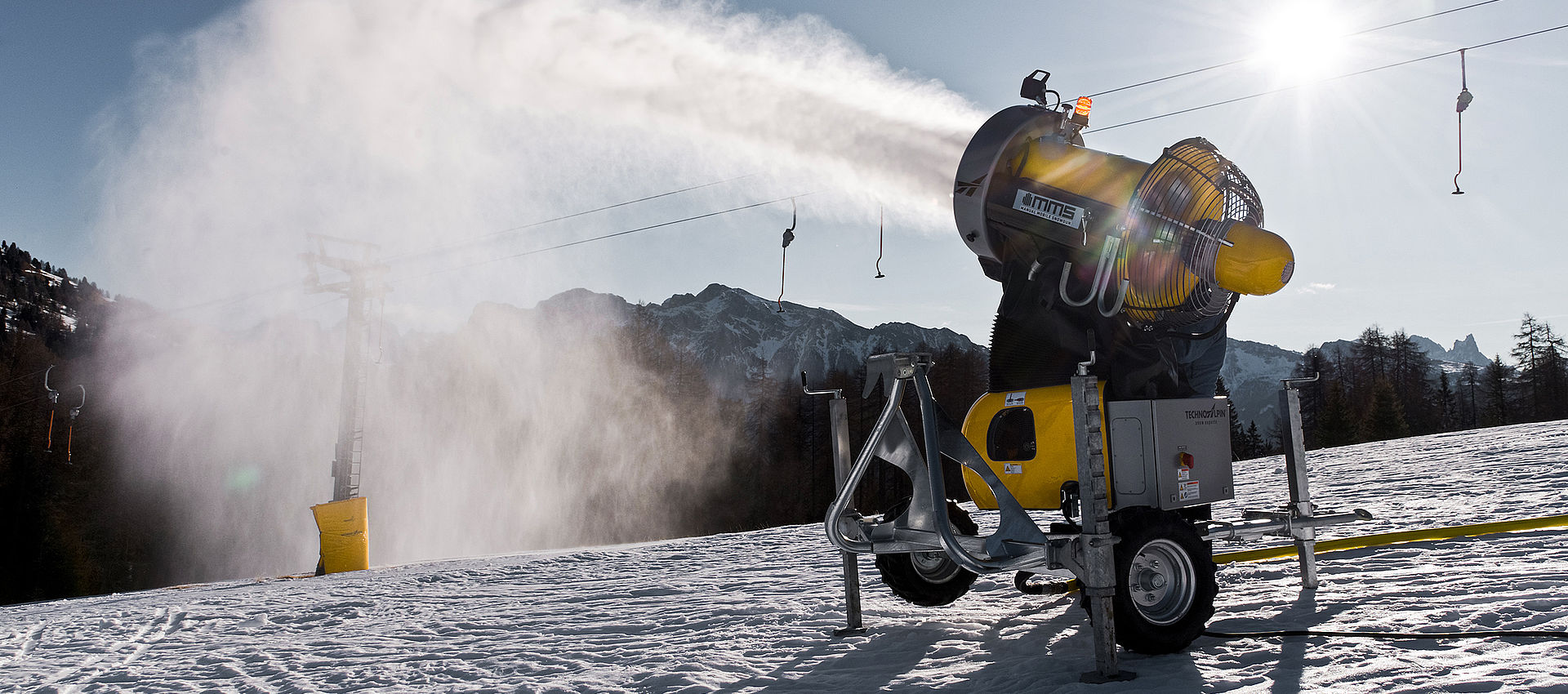

Mobile Schneekanone MMS von TechnoAlpin im Einsatz auf der Piste

Najwyższa mobilność dzięki niewielkim wymiarom

MMS: Perfekcyjne ręczne naśnieżanie

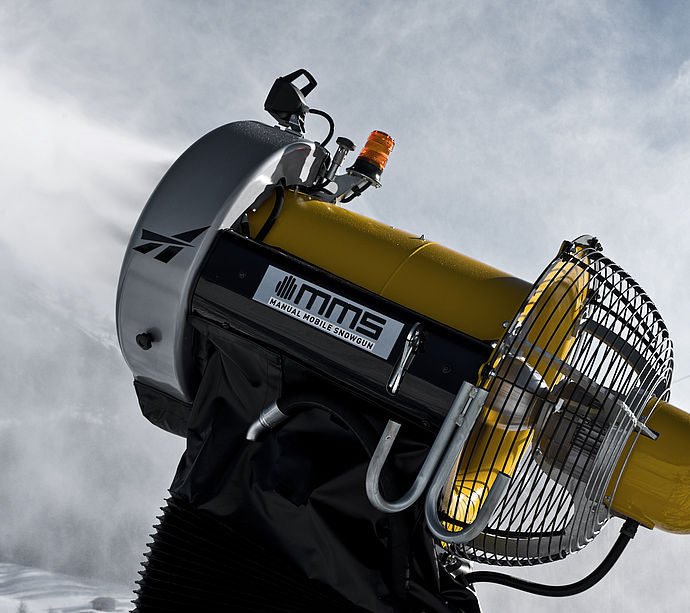

MMS (Manual Mobile Snow gun) to ręcznie sterowana wytwornica wentylatorowa na podwoziu mobilnym TechnoAlpin. Odznacza się przede wszystkim prostą i intuicyjną obsługą. Dysze sterowane są centralnie z poziomu bloku zaworowego. Za pomocą 13 pozycji sterowania można osiągnąć optymalną jakość śniegu przy różnych warunkach zewnętrznych. MMS jest wyposażona seryjne w czujnik temperatury, którego wartości pomiarowe są wyświetlane na ekranie.

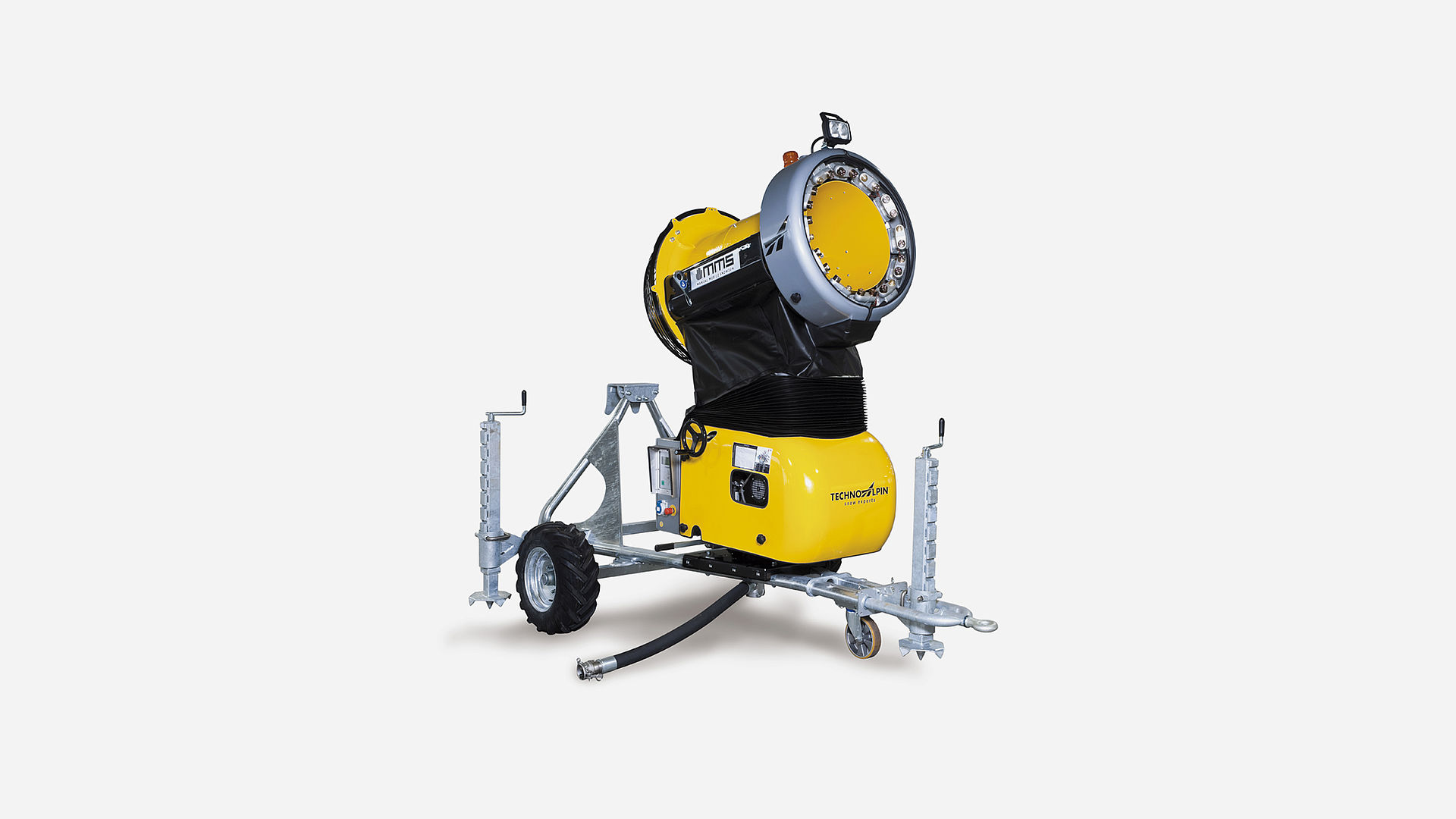

Mobile Schneekanone TechnoAlpin MMS mit Fahrwerk freigestellt

Ręczne sterowanie

Kompaktowe wymiary

Mobilne zastosowania

Ręczne sterowanie

Dyszami Quadrijet z wkładką ceramiczną można łatwo i wygodnie sterować za pomocą czterech suwaków umieszczonych centralnie na bloku zaworowym.

Kompaktowe wymiary

Dzięki niewielkim wymiarom MMS idealnie nadaje się do mobilnego zastosowania na stoku.

Mobilne zastosowania

Rama transportowa umożliwia instalowanie MMS w różnych pozycjach na stoku, co pozwala osiągnąć wysoką elastyczność oraz duży zasięg.

Sterowanie ręczne, ale zaawansowane technicznie

MMS dysponuje ręczną regulacją wysokości w pionie oraz silnikową wywrotnicą z dodatkową blokadą dezaktywowaną ręcznie. Umożliwia to równomierne naśnieżanie na dużej powierzchni stoku. Oprogramowanie armatki śnieżnej umożliwia ustawienie parametrów śniegu różnej jakości i wyświetla liczbę dysz, które muszą zostać otwarte w określonych warunkach. Oprócz tego można w nim zapisać również wartości zadane temperatury rozpoczęcia i zatrzymania naśnieżania.

Podzespoły techniczne

Specyfikacje techniczne

Wykonania

Broszury

Zdjęcia i filmy

Podzespoły techniczne

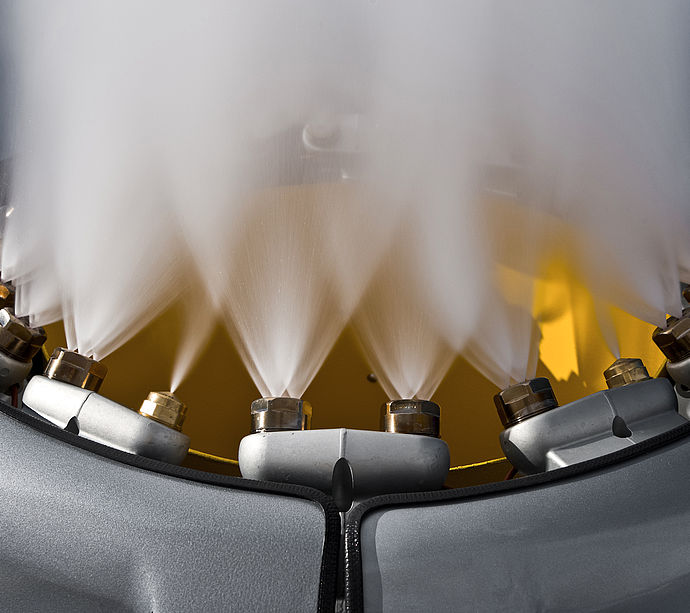

Wieniec dyszowy

Wytwornice wentylatorowe firmy TechnoAlpin wyposażone są w odporne na zużycie dysze Quadrijet z wkładką ceramiczną. Wkładka ceramiczna gwarantuje dużą wytrzymałość nawet w przypadku wody o agresywnych właściwościach. Technologia czterech strumieni gwarantuje optymalne i równomierne rozpylanie, co przekłada się na naśnieżanie śniegiem najwyższej jakości. TechnoAlpin opiera się na tej nowoczesnej technologii od roku 1992 i montuje wieńce dyszowe z punktowym systemem grzewczym, uzyskując w ten sposób niewielkie zapotrzebowanie energetyczne.

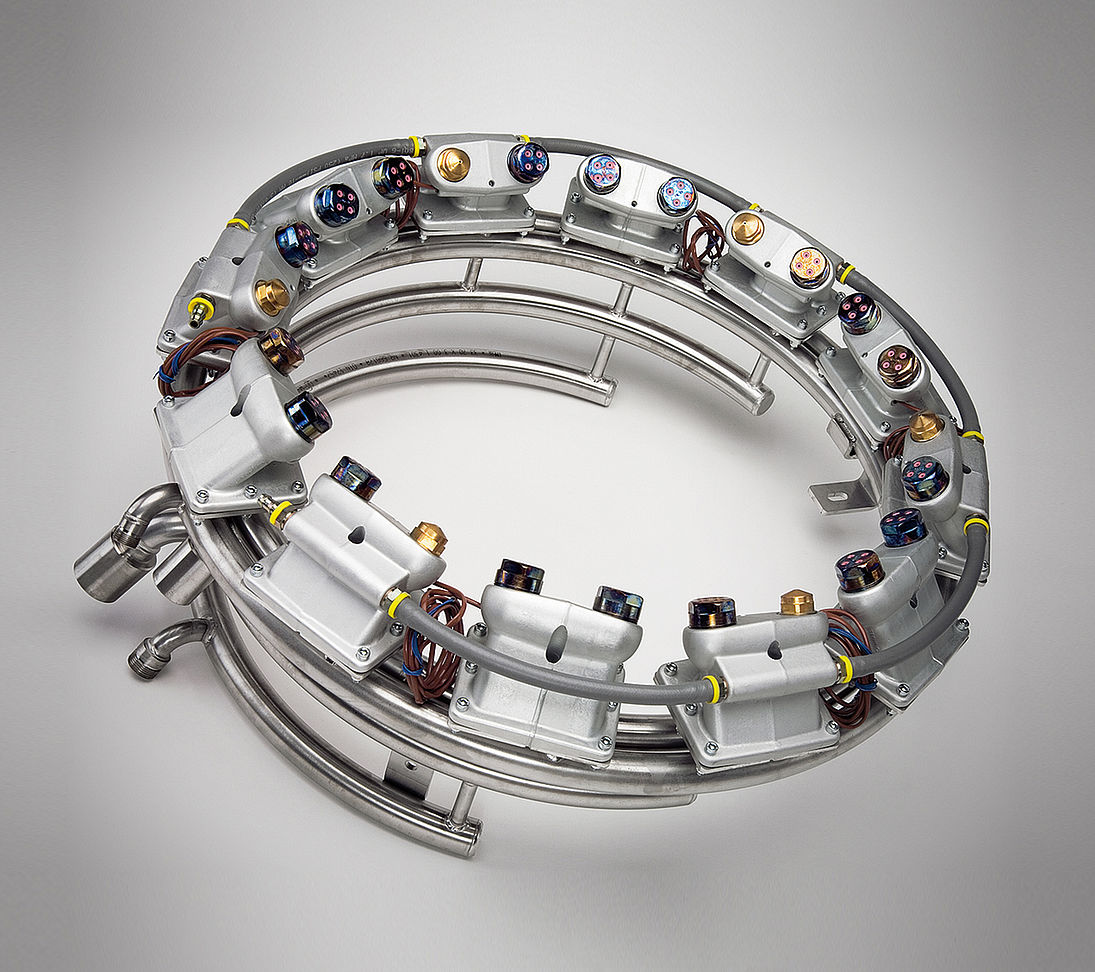

Düsenring mit Nukleatoren und Wasserdüsen einer TechnoAlpin Propellerschneekanone

Technologia zaworów i filtr wody

We wszystkich armatkach firmy TechnoAlpin można włączać i wyłączać dysze odpowiednio do temperatury. Pozwala to uzyskać stałą wysoką jakość śniegu. Dzięki zastosowaniu bloku zaworowego dysze można regulować łatwo i bezstopniowo. W bloku zaworowym zamontowano wkład z filtrem wody typu WEDGE WIRE z wysokiej jakości stali nierdzewnej, który nie zajmuje wiele miejsca. Filtr ten nie posiada połączeń spawanych, przez co jest wyjątkowo wytrzymały.

Aluminium-Gussgehäuse der Nukleatordüsen einer TechnoAlpin Schneekanone

Sprężarka bezolejowa

Wytwornice śniegu firmy TechnoAlpin wyposażone są w bezolejowe sprężarki tłokowe wykonane z aluminium i wyposażone w zintegrowany obieg chłodniczy. Dzięki temu systemowi stosowanemu już od 1999 roku możliwe jest ustawienie wytwornicy śniegu pod każdym kątem. Bezolejowe sprężarki produkowane przez firmę Kaeser są oprócz tego bardzo przyjazne dla środowiska i dają gwarancję, że podczas naśnieżania olej nie przedostanie się do środowiska. Przy takiej samej wydajności sprężania zużywają mniej energii i nie wymagają corocznych przeglądów konserwacyjnych. Ze względu na brak filtrów oleju, wkładów oddzielających olej, czujników poziomu oleju i ogrzewania postojowego można także zredukować roczne koszty eksploatacji instalacji naśnieżającej.

Detail des integrierten Kompressors einer TechnoAlpin Schneekanone für Druckluftversorgung

Specyfikacje techniczne

PARAMETRY ELEKTRYCZNE

Napięcie nominalne	400 V
Częstotliwość nominalna	50 Hz
Natężenie nominalne	33* A
Wtyczka połączeniowa	5x63 A
Maksymalna moc nominalna – największy silnik (turbina)	12,5 kW
sprężarka	4 kW
Ogrzewanie	0,5 ÷ 1,8 kW

WYMIARY

Długość wytwornicy śniegu	1700 mm
Szerokość wytwornicy śniegu	1200 mm
Wysokość wytwornicy śniegu	2050 mm
Wysokość podwozia	350 mm
Wysokość całkowita	2400 mm
Długość [maks.]	3000 mm
Długość [bez dyszla]	2700 mm
Długość [bez przedniej podpory]	2350 mm
Szerokość [maks.]	2350 mm
Szerokość zewnętrzna [kół]	2000 mm

MASY

Urządzenia naśnieżające	575 kg
rama nośna z podporami	165 kg
Hak do podnoszenia	13 kg
ZESTAW podwozia jezdnego (GRPT0013)	75 kg
ZESTAW podwozia jezdnego (GRPT0056)	60 kg

RÓŻNE

Temperatura robocza	-12,5 °C
Prędkość obrotowa	3000 obr./min
Nachylenie wirnika	45°
Obrót poziomy	360°
Wychylenie (automatyczne)	/

WODA

Robocze ciśnienie wody	8 ÷ 40 bar
Filtr wody	250 μm
Przyłącze wody – Camlock	2 cale

AKCESORIA DYSZ

Nukleator	6
Dysze stałe – typ Quadrijet	6
Dysze przełączalne – typ Quadrijet	12

Uwaga: Z zastrzeżeniem zmian technicznych.

Parametry zależą od rodzaju instalacji lub od różnic wynikających ze specyfiki kraju montażu (należy zawsze zapoznać się ze schematami połączeń elektrycznych).

Wartości mierzone przy napięciu nominalnym na wysokości 1500 m nad poziomem morza i temperaturze 0°C.

Wykonania

Mobilna konstrukcja

Łatwość manewrowania i wyważenie armatek śnieżnych zostały zoptymalizowane. Dzięki przemyślanemu rozmieszczeniu głównych podzespołów, takich jak silnik, sprężarka, szafa rozdzielcza czy blok zaworowy na osi środkowej urządzenia oraz obniżeniu środka ciężkości maszyna, mimo swoich rozmiarów, jest tylko nieznacznie cięższa od innych wytwornic wentylatorowych.
