Максимальная производительность во всем рабочем диапазоне

TL4: Максимальный уровень оснежения даже при нижнем рабочем давлении

Автоматическое снежное ружье TL4 в рамках новой серии TL от компании «ТехноАльпин» отличается точным контролем и максимальной эффективностью в пределах всего температурного диапазона. На каждом из трех его колец имеется дополнительная третья форсунка. Кольца форсунок открываются и закрываются с помощью так называемого умного распределителя Smart Distributor, который работает как блок клапанов. Это обеспечивает ружью четыре различных уровня регулировки. Они позволяют идеально регулировать расход воды и, таким образом, обеспечивают лучшие характеристики оснежения как в диапазоне пограничных температур, так и при пониженных температурах. Все снежные ружья серии TL устанавливаются на недавно разработанную «ТехноАльпин» легкую универсальную мачту.

Новая голова ружья

Несравненное качество снега

Простой монтаж

Новая голова ружья

Новая голова ружья с тремя нуклеаторами с рубиновыми вставками, тремя кольцами с тремя керамическими форсунками на каждом и четырьмя уровнями регулировки отличается энергоэффективностью и экономит ресурсы.

Несравненное качество снега

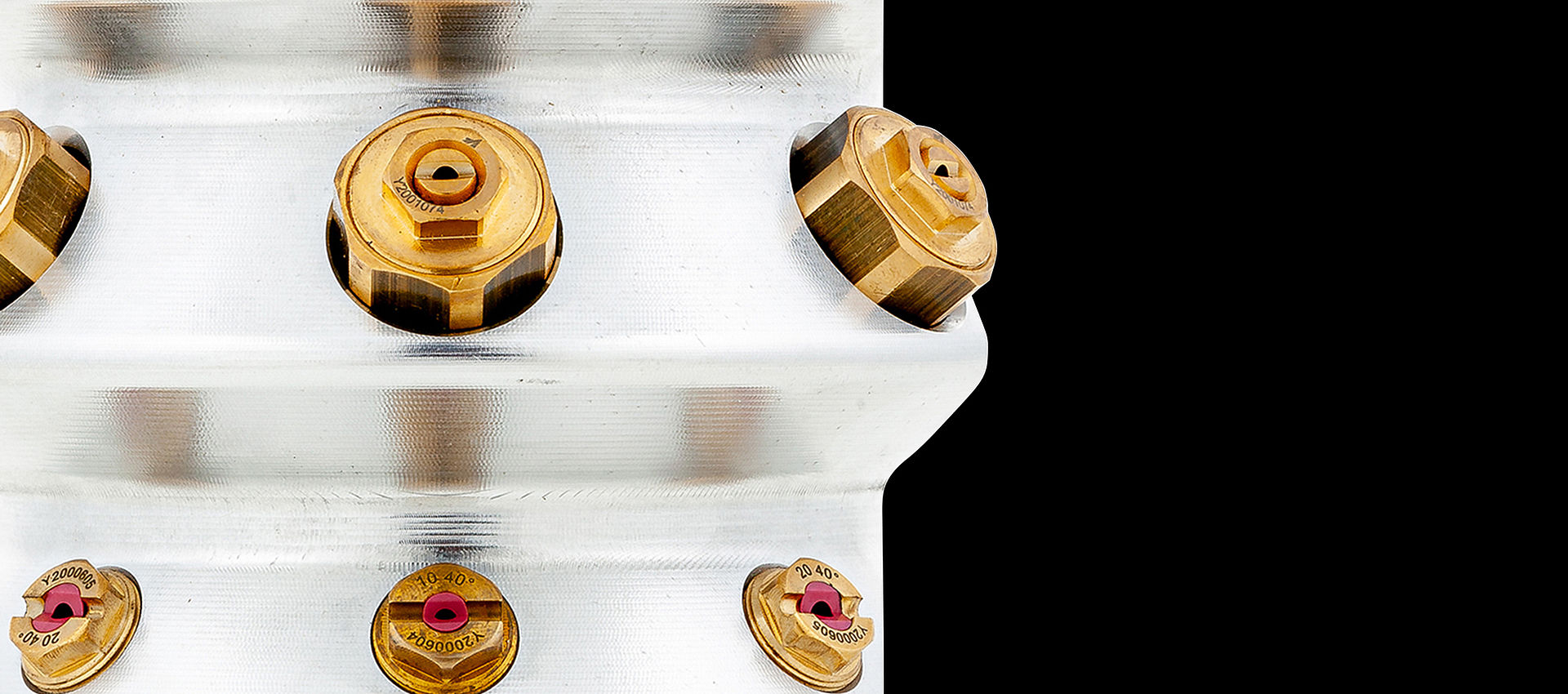

Нуклеаторы с рубиновыми вставками гарантируют оптимальное и постоянное качество снега особенно при предельных температурах или при низком рабочем давлении.

Простой монтаж

Простой и быстрый монтаж осуществляется благодаря стабильным разъемным соединениям и прочной механической конструкции снежного ружья.

Максимум пользы от ружья

Как и другие модели линейки, ружье TL4 имеет высококачественное оснащение, включая форсунки с керамическими вставками, безмасляный компрессор (для варианта без централизированной системы подачи воздуха), бесшовный фильтр и нуклеаторы с рубиновыми вставками. Модель впечатляет контролируемым расходом воздуха и оптимизированной водно-воздушной смесью, независимой от давления воды.

Технические компоненты

Вариант Small Trail

Технические данные

Конструкции

Буклеты

Технические компоненты

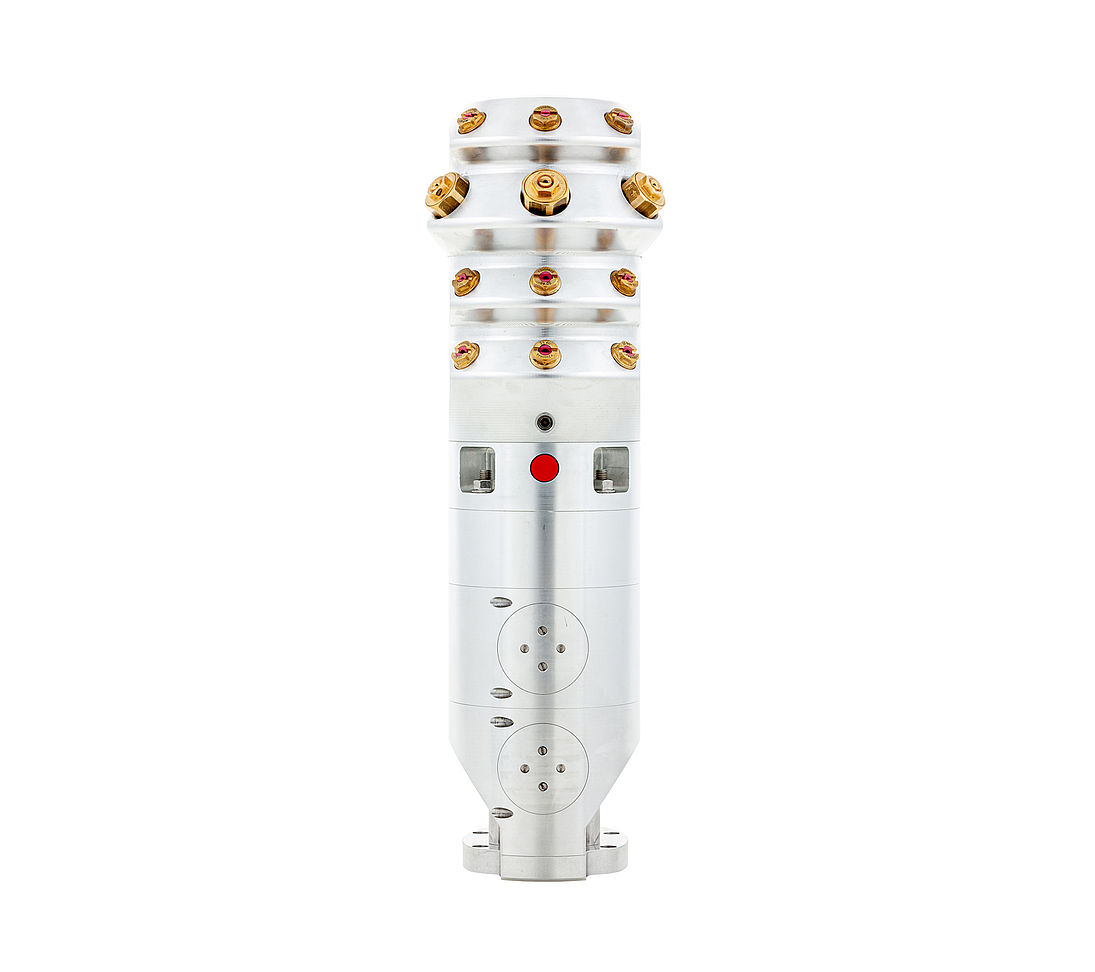

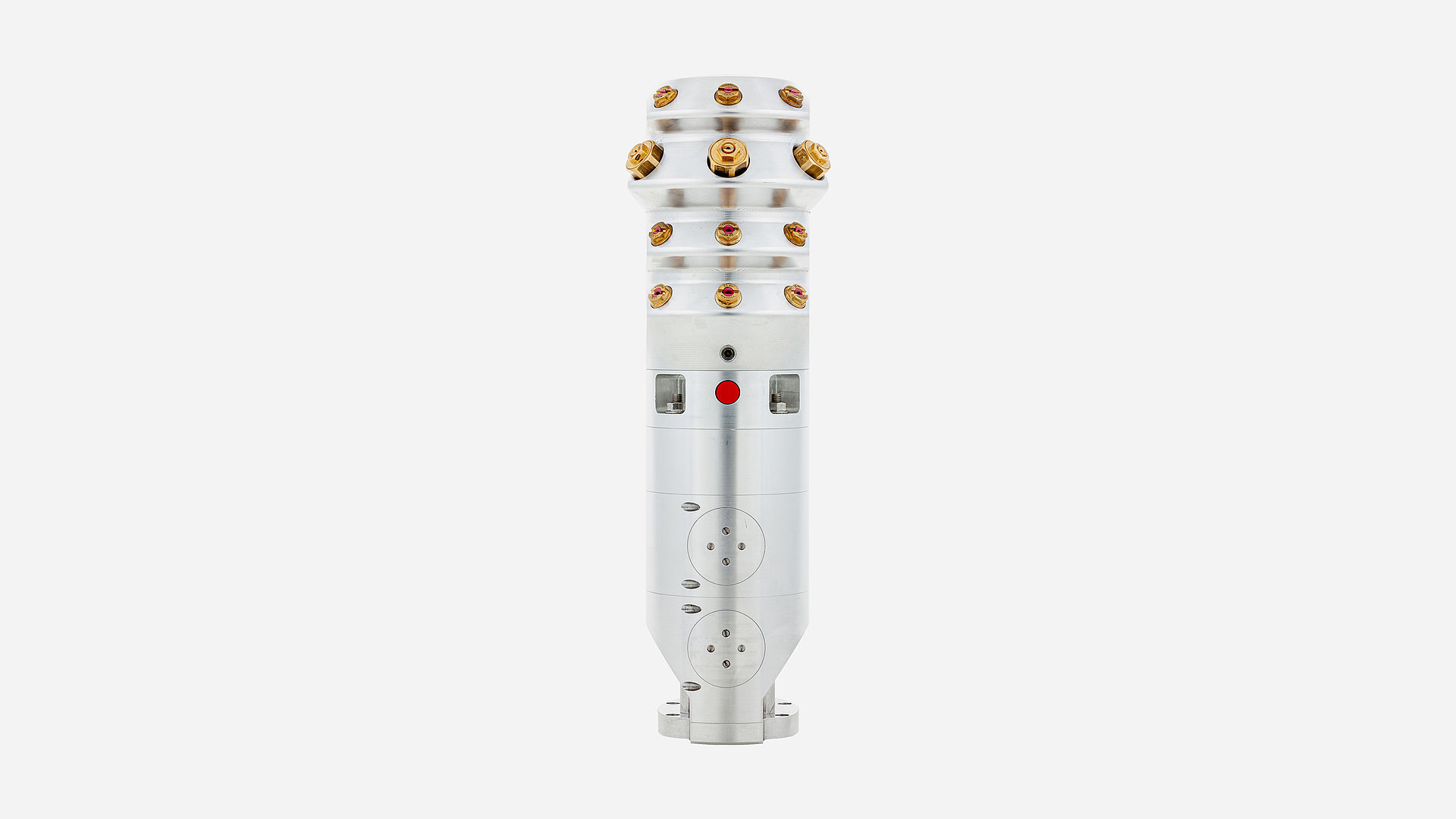

Голова ружья

Форма головы делает снежные ружья серии TL менее восприимчивыми к ветру и морозу и позволяет осуществлять оснежение узких и широких лыжных трасс, сохраняя при этом низкий уровень шума. Это служит особенно важным преимуществом, прежде всего, вблизи жилых районов. Кроме того, керамические вставки износостойких форсунок гарантируют неизменно высокое качество снега на протяжении многих сезонов. Снежное ружье доступно в версии для теплого климата, а также в стандартной версии, что позволяет преодолевать преобладающие погодные условия в разных местностях.

Конструкция снежного ружья

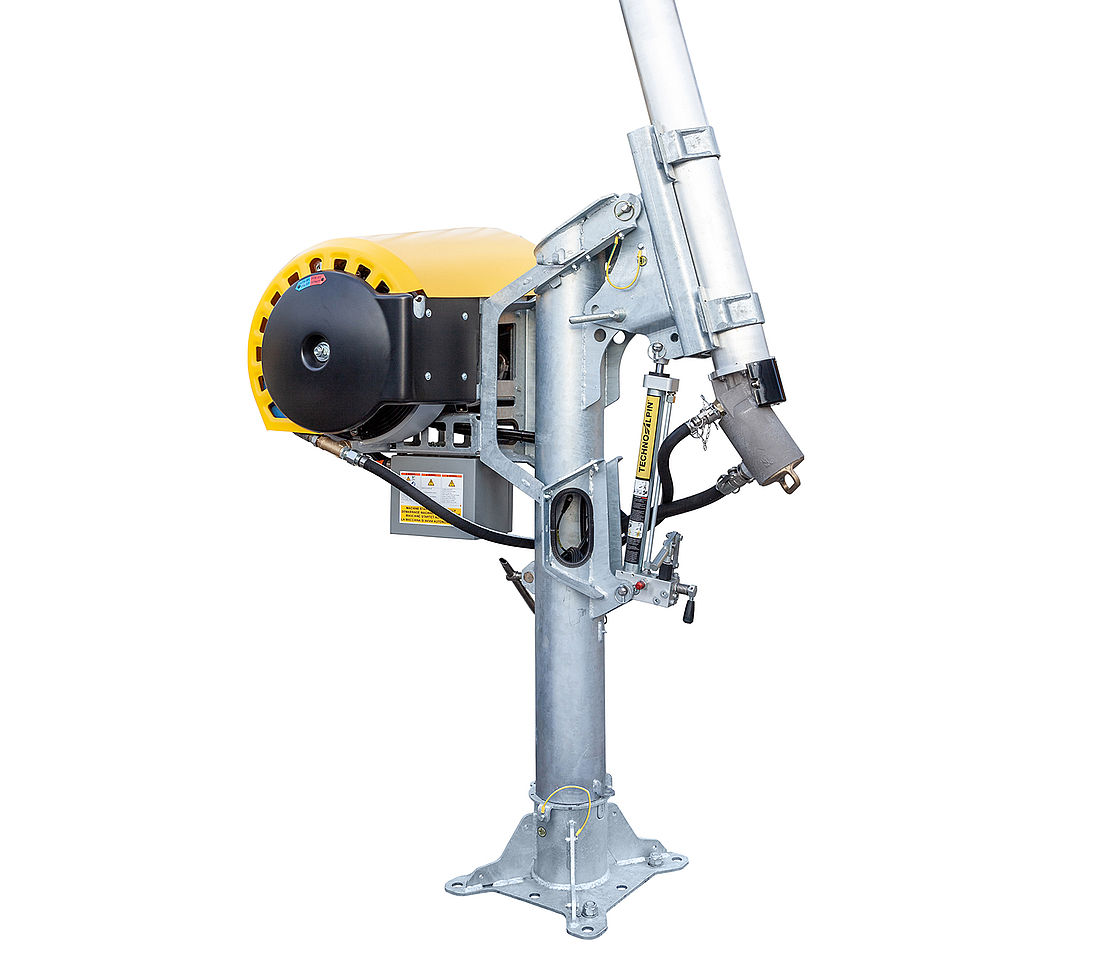

Надежная конструкция из горячеоцинкованной стали гарантирует высокую стабильность, а монтаж становится простым благодаря разъемным соединениям. С помощью гидравлического подъемного цилиндра регулируется высота снежного ружья. Электрошкаф компактный и легкодоступный.

Фильтр для воды

Фильтр для воды с бесшовным сменным фильтрующим элементом из хромоникелевой стали типа WEDGE WIRE обеспечивает бесперебойную работу, простую очистку и длительный срок службы.

Штекерная колодка

Простой и надежный штекерный разъем механической опоры делает возможной быструю и легкую первичную установку, а также упрощает разборку. Новая штекерная колодка имеет двойную схему расположения отверстий и плоскую нижнюю поверхность, благодаря чему подходит для различных фундаментов в колодцах и бетонных фундаментов.

Клапанная технология

Автоматический клапан YB класса давления PN100 регулирует давление и расход воды, а также расход воздуха снежного ружья. Контур открытия и закрытия включает в себя слив воды и выпуск воздуха. Клапан имеет запатентованный механизм, который гарантирует автоматическое закрытие при отключении электроэнергии.

Вариант Small Trail

Версия ST для прицельного оснежения

Ружье TL4 также доступно в версии ST (малый выход). Оно также имеет три нуклеатора с рубиновыми вставками и четыре ступени регулировки, но в отличие от классической версии у него всего по две форсунки на кольцо. Благодаря особенно узкой форме распыления ружье TL4 ST подходит для областей применения, в которых снег необходимо наносить на определенные узкие участки, например, на зауженные участки лыжных трасс или на санные трассы.

Технические данные

ВЕС

Штекерная колодка 22,2 кг
Стационарная колонна 12,5 кг
Вращающаяся колонна 26 кг
Крепление ствола ружья 18,6 кг
Компрессор в сборе 90 кг
Фильтр для воды 6,3 кг
Высота напора 4 м 7 м 10 м
Ствол ружья 14 кг 27,6 кг 42,3 кг

ГОЛОВА РУЖЬЯ

Распределитель D4 5,4 кг
Голова ружья TL4 5,5 кг

РАЗМЕРЫ

Высота напора 4 м 7 м 10 м
Рабочее положение – верхнее (15°) 4380 мм 7050 мм 9940 мм
Рабочее положение – нижнее (30°) 4134 мм 6537 мм 9120 мм
Положение при проведении ТО 1528 мм 1285 мм 1022 мм

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение приводного мотора (голова) 24 В
Мощность приводного мотора (голова) 35 Вт
Нагрев 15 Вт
Компрессор – напряжение 400 В
Номинальная частота 50 Гц
Компрессор – мощность 4 кВт
Штекерный разъем (компрессор) 5x16 A

ВОДА

Давление воды мин. 15 бар
Давление воды макс. 60 бар

КОНФИГУРАЦИЯ СОПЕЛ

Нуклеатор 3
Фиксированные форсунки 3
Подключаемые форсунки 6
Ступени регулировки 4

Примечание: Возможны технические изменения.

Примечание: Для шлангов типа 2SN возможен класс давления PN80, если вместо соединений типа «Камлок» используются резьбовые соединения с резьбой и муфтой.

Конструкции

С централизированной системой подачи воздуха

Вариант с централизированной системой подачи воздуха применяется на участках лыжных трасс с подачей воды и воздуха, а также с кабелем для передачи данных.

С локальным компрессором

Вариант с локальным компрессором применяется на участках лыжных трасс с подачей воды и электроэнергии, а также с кабелем для передачи данных. Этот вариант оснащен безмасляным поршневым компрессором мощностью 4,0 кВт.
