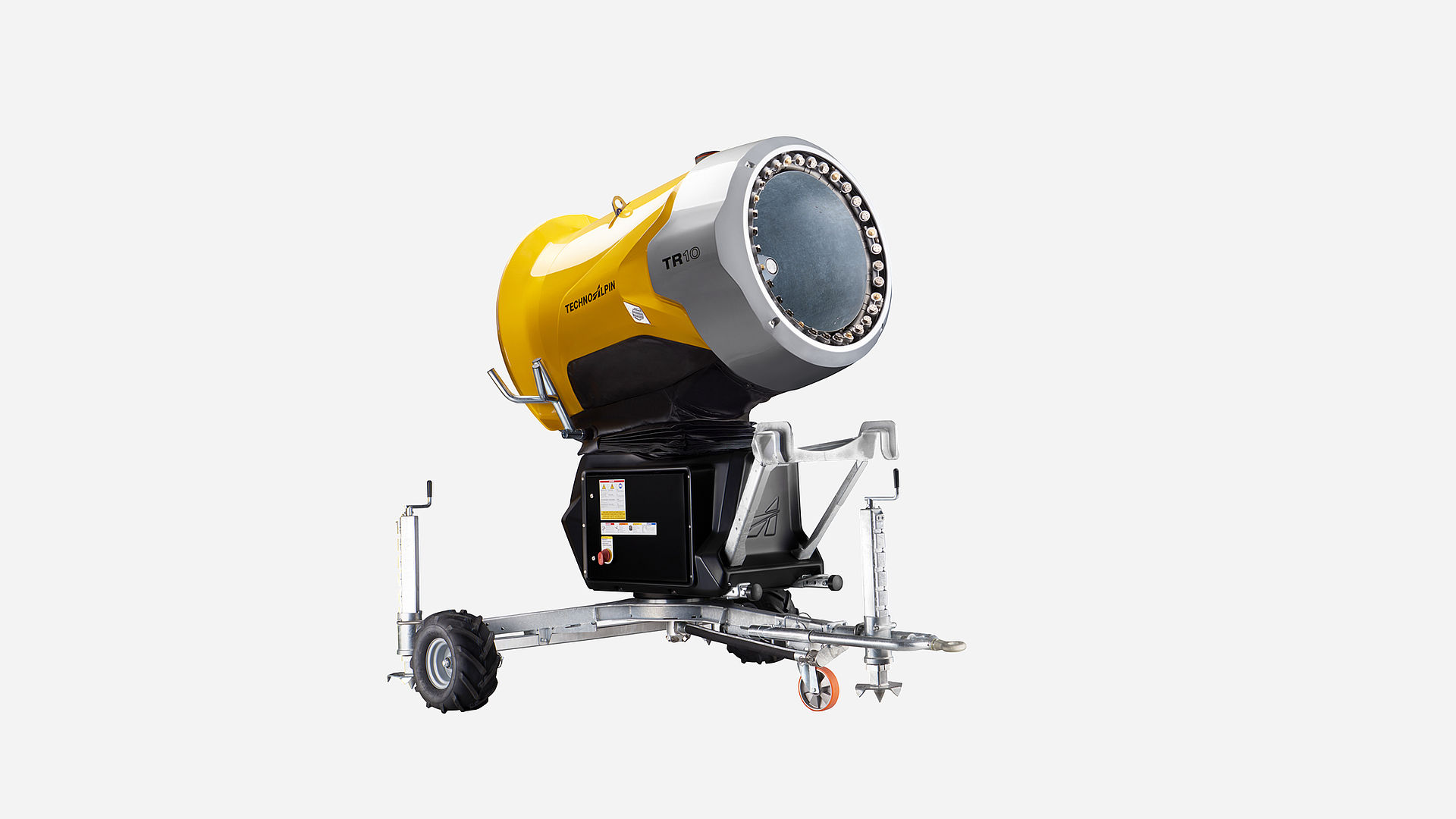

Вершина превосходства

TR10: Инновации, определяющие разницу

TR10 — точность в совершенстве и технические инновации вплоть до мельчайших деталей. Он сочетает в себе лучшее качество снега с оптимальным использованием ресурсов и максимальным удобством в эксплуатации. Совершенно новая технология управления форсунками TR10 обеспечивает надежность и позволяет экономить ресурсы. Благодаря функциональному дизайну и самому большому на рынке сенсорному дисплею TR10 не имеет себе равных в плане удобства в эксплуатации.

Инновационная форсуночно-клапанная технология

Непревзойденное оснежение

Максимальный уровень удобства в эксплуатации

Инновационная форсуночно-клапанная технология

Центральный блок клапанов в TR10 заменен одиночными клапанами с индивидуальным управлением, идеально согласованными друг с другом, ресурсосберегающими и надежными в эксплуатации.

Непревзойденное оснежение

Новаторское охлаждение воздуха TR10 обеспечивает непревзойденный уровень оснежения даже в предельном температурном диапазоне.

Максимальный уровень удобства в эксплуатации

Благодаря функциональной конструкции и функциям сенсорного дисплея, специально встроенным в управление, TR10 особенно удобен для пользователей.

Превосходство до мельчайшей детали

Идеальное качество снега начинается с мельчайших деталей снегогенератора. Все нуклеаторы TR10 имеют по две рубиновые вставки, которые обеспечивают постоянное производство высококачественного снега. Кроме того, используется инновационная ресурсосберегающая технология форсуночно-клапанного блока TR10, которая предотвращает потерю воды при переключении различных клапанов, поскольку слив форсунок осуществляется с помощью сжатого воздуха. Избыточная вода попадает непосредственно в воздушный поток и преобразуется в снег. Эта технология позволяет преобразовывать каждую каплю воды в снег. Новая механическая концепция автоматического положения обеспечивает дополнительную эффективность в процессе оснежения.

Технические компоненты

Технические данные

Конструкции

Буклеты

Фото и видео

Технические компоненты

Совершенно новая технология управления форсунками

Для TR10 разработана совершенно новая технология управления форсунками. Центральный блок клапанов заменен отдельными клапанами с индивидуальным управлением. Максимально инновационный и идеально согласованный, каждый блок на кольце форсунок управляется отдельным клапаном. Больше клапанов для дополнительных преимуществ.

Ресурсосбережение: Новая технология предотвращает потерю воды при переключении различных клапанов, поскольку слив форсунок осуществляется с помощью сжатого воздуха. Избыточная вода попадает непосредственно в воздушный поток и преобразуется в снег.

Надежность в эксплуатации: Центральный блок клапанов с фронтальным сливом отличается совершенно новым принципом клапанов форсунок. Это позволяет предотвратить образование льда возле машины и значительно увеличивает надежность в эксплуатации.

Безотказность: Благодаря интеллектуальной вентильной схеме, клапаны взаимозаменяемы в случае неисправности. Это позволяет гарантировать, что необходимое количество клапанов на форсунках всегда открыто.

Максимальная мощность оснежения при пограничных температурах

Для повышения производительности оснежения при пограничных температурах решающую роль для снегогенератора играет охлаждение подаваемого воздуха. Воздушный радиатор TR10 изготовлен в соответствии с новой концепцией и значительно улучшен. Благодаря значительному увеличению охлаждающей поверхности, он обеспечивает беспрецедентную эффективность охлаждения и позволяет производить снег идеального качества даже в сложных температурных условиях. Таким образом, TR10 отличается непревзойденным уровнем оснежения в пограничном диапазоне температур.

Снег с качеством драгоценного камня

Идеальное качество снега начинается с мельчайших деталей снегогенератора. Решающую роль при этом играет оптимальное сочетание воды и воздуха. Все нуклеаторы TR10 по умолчанию поставляются с двумя рубиновыми вставками в отверстии, через которое сквозь сжатый воздух подается необходимое количество воды. Эти рубиновые вставки отличаются максимальной износостойкостью даже при агрессивной воде и высоком рабочем давлении. Они позволяют постоянно производить высококачественный снег на протяжении многих лет и значительно снижают потребность в замене нуклеаторов.

Мотор для максимальной производительности

Вентилятор и компрессор TR10 приводятся в движение одним лишь электродвигателем. При этом речь идет о безмасляном роторно пластинчатом компрессоре, который характеризуется еще более равномерным выходом сжатого воздуха, сниженным весом и простотой в техническом обслуживании.

Всегда в правильной позиции

Правильная позиция при оснежении является основным фактором эффективного производства снега. TR10 имеет совершенно новую механическую концепцию, которая автоматически приводит снегогенератор — даже в мобильном исполнении — в правильную вертикальную позицию при его запуске для оснежения. Впоследствии TR10 автоматически перемещается в правильное рабочее положение, а после завершения оснежения возвращается в исходную позицию, то есть и в неактивном состоянии он меньше подвержен повреждениям.
Целью этого изменения, наряду с повышением производительности оснежения, было упрощение работы службы оснежения. Рабочее положение и исходная позиция TR10 имеют индивидуальную настройку. Также улучшены параметры маятникового вращения вентиляторного снегогенератора, что обеспечивает более прицельное разбрасывание снега на лыжной трассе.

Как в кинотеатре

TR10 оснащен самым большим сенсорным дисплеем из представленных на рынке снегогенераторов. Сенсорные функции специально интегрированы в управление пушкой, что обеспечивает непревзойденный уровень удобства в эксплуатации. Сенсорный дисплей приспособлен к требованиям служб оснежения и обладает уникальными характеристиками.

Оптимальная четкость: Повышенная яркость и автоматическая регулировка освещения обеспечивают отличную читаемость как при ярком солнечном свете, так и по ночам. Кроме того, текст на экране легко читается под любым углом. Высокая функциональность даже в экстремальных условиях. Дисплей сохраняет работоспособность даже при -30°C. Увеличенное расстояние между отдельными сенсорными элементами обеспечивает точную работу даже в сенсорных перчатках.

Совершенство и дизайн

Инновационный и функциональный дизайн подчеркивает выдающиеся технические достижения TR10. Боковые крышки легко открываются, обеспечивая доступ ко всем важным компонентам за считанные секунды. Фронтальное кольцо TR10 при этом выдвигается телескопически, обеспечивая быстрый доступ к кольцу форсунок и клапанов без снятия крышки. Объединение всех выступающих частей в корпусе турбины упрощает техническое обслуживание и повышает надежность при транспортировке.

Технические данные

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение	400 В
Номинальная частота	50 Гц
Номинальный ток	41* A
Штекерный разъем	5x63 A
Номинальная мощность – СИЛОВАЯ УСТАНОВКА (турбина+ компрессор)	22 кВт
Нагрев	1,3 кВт

РАЗМЕРЫ

Длина снегогенератора	1750 мм
Ширина снегогенератора	1400 мм
Высота снегогенератора	2000 мм
Высота мобильного шасси	385 мм
Общая высота	2470 мм
Длина [макс.]	3100 мм
Длина (без дышла)	2460 мм
Длина [без передней опоры]	2100 мм
Ширина [макс.]	2350 мм
Ширина колеи [колёса]	2160 мм

ВЕС

Снегогенератор – Компрессор	708 кг
Несущая рама с опорами	120 кг
Двойной подъемный крюк	38 кг
Комплект мобильного шасси (GRPT0007)	62 кг

РАЗНОЕ

Рабочая температура	от -25 °C до +2 °C
Частота вращения	1500 об/мин
Наклон турбины	45°
Поворот по горизонтали	360°
Вращение по оси (автоматическое)	180°

ВОДА

Рабочее давление воды	8–40 бар
Фильтр для воды	250 микрон
Подключение воды – Камлок	2"

КОНФИГУРАЦИЯ СОПЕЛ

Нуклеатор	8
Фиксированные форсунки - типа Quadrijet	8
Подключаемые форсунки - типа Quadrijet	16

Примечание: Возможны технические изменения.

Данные соответствуют типу установки и/или стране установки (всегда относятся к монтажным схемам).

* Измеренные значения при номинальном напряжении на высоте 1500 м над уровнем моря и температуре 0 °C.

Конструкции

Мобильная конструкция

Оптимизированы маневренные возможности и баланс снежной пушки. Продуманное расположение таких основных узлов, как мотор, компрессор, электрошкаф и блок клапанов вокруг центральной оси, а также заниженный центр тяжести лишь незначительно увеличивают вес машины по сравнению с другими вентиляторными снегогенераторами, несмотря на ее габариты.

Двусоставная несущая рама с опорами

Благодаря приобретаемому отдельно двусоставному шасси конструкция просто переоборудуется из мобильного варианта в стационарную установку на подъемнике. При этом передняя часть шасси демонтируется всего несколькими манипуляциями на табличке ратрака, а аппарат устанавливается и крепится непосредственно на каретке подъемника. Затем демонтируются опоры и задняя часть шасси.

Установка на подъемнике

При установке на подъемник cнегогенератор крепится к стальной колонне высотой 3,5 м или 4,5 м, которая оборудована машинной платформой с возможностью подъема и спуска. У него имеется центрирующее устройство для простой первой или воздушной установки. Управление снегогенератором осуществляется с земли посредством дистанционного управления по Bluetooth® или выносной панели управления на высоте уровня глаз (поставляется дополнительно).
Имеются подъемники с ручным устройством, HIT-TRAC 8 или гидравлической системой. Техническое обслуживание при этом осуществляется с помощью различных систем. У подъемника с ручным устройством снегогенератор может опускаться для техобслуживания с помощью подъемного механизма. Подъемник для HIT-TRAC 8 может приводиться в действие с помощью механического устройства с канатной тягой HIT-TRAC 8. Тяговый канат направляется посредством группы роликов на верхней оконечности подъемника и направляющего ролика на каретке, и таким образом происходит подъем или опускание снегогенератора вместе с кареткой. У гидравлического подъемника снегогенератор поднимается или опускается с помощью электронасоса и гидравлического цилиндра внутри колонны подъемника.

Установка на консоли

Снежные пушки можно устанавливать на несущей консоли длиной 12 м. Типичные области применения: широкие участки с недостаточным снежным покровом, где в результате воздействия ветра требуется размещение снегогенератора на лыжной трассе. Обслуживание снегогенератора осуществляется посредством дистанционного управления через Bluetooth® или выносной панели управления на высоте уровня глаз.
