Generatore di neve TF10 in azione su pista da sci durante l'innevamento

Una potenza straordinariamente silenziosa

TF10 Piano: Potenza elevata, rumorosità ridotta

Il TF10 Piano combina l'enorme capacità di innevamento e la grande gittata del TF10 insieme a una rumorosità ancora più bassa, grazie a speciali rivestimenti insonorizzanti installati sulla turbina, a una copertura isolata acusticamente e a filtri dell'aria speciali sul compressore. Un variatore di frequenza integrato nel quadro elettrico consente di azionare il TF10 Piano a carico parziale. I giri del motore diminuiscono, riducendo la rumorosità in fase di innevamento.

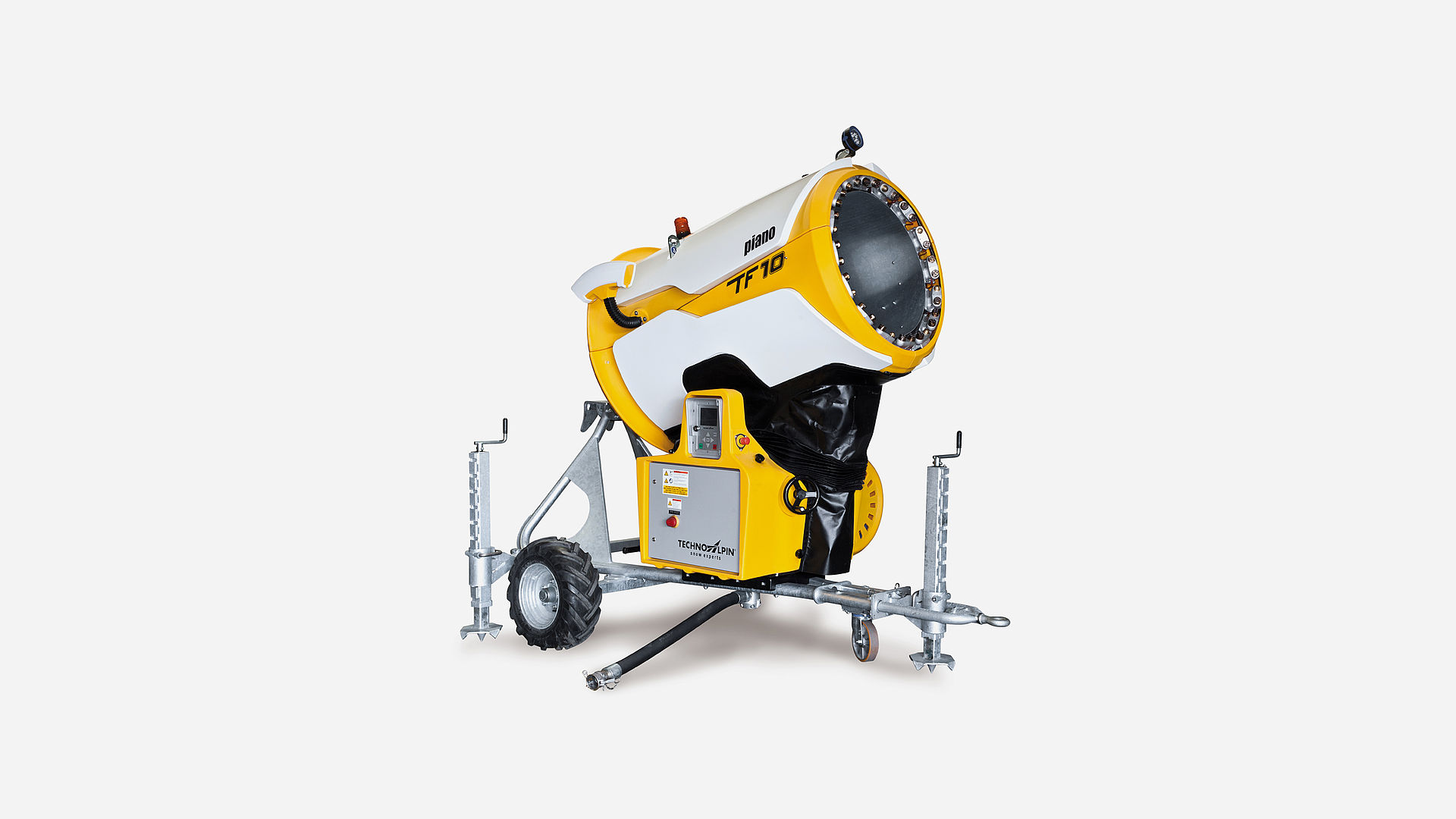

Generatore ad elica TF10 vista laterale su slitta con bracci di sollevamento

Ridotte emissioni sonore

Grande gittata

Elevata capacità di innevamento

Ridotte emissioni sonore

Le coperture fonoassorbenti applicate su turbina e compressore e il variatore di frequenza del TF10 Piano assicurano una produzione di neve a basse emissioni sonore, una caratteristica ideale per le zone particolarmente sensibili al rumore.

Grande gittata

La gittata della turbina, combinata con il brandeggio automatico, permette di distribuire la neve sulla pista in maniera uniforme coprendo grandi superfici.

Elevata capacità di innevamento

I 24 ugelli Quadrijet e gli otto nucleatori rendono il TF10 Piano uno dei generatori di neve più potenti di TechnoAlpin.

Massima potenza e silenziosità

Il TF10 Piano dispone di un alzo manuale e un dispositivo di brandeggio motorizzato. L'accesso al disinnesto del brandeggio, all'alzo e al blocco valvole avviene sullo stesso lato del generatore di neve. Il display a colori è provvisto di illuminazione tasti a LED. Il che semplifica la generazione della neve anche in condizioni meteorologiche sfavorevoli. Per incrementarne ulteriormente la flessibilità e il comfort di utilizzo, in via opzionale è possibile controllare la macchina mediante un telecomando Bluetooth®.

Componenti tecnici

Dati tecnici

Versioni

Brochure

Foto e video

Componenti tecnici

Corona ugelli

Con 24 ugelli del tipo Quadrijet e otto nucleatori, il TF10 è una delle macchine più potenti reperibili in commercio. Tutti i generatori a ventola TechnoAlpin sono equipaggiati con ugelli Quadrijet resistenti all’usura con inserto in ceramica. L’inserto in ceramica garantisce un’elevata resistenza, anche con acqua aggressiva. La tecnologia a quattro getti garantisce un'atomizzazione ottimale e uniforme e quindi un innevamento della migliore qualità. Questa tecnologia è ormai collaudata dal 1992. Un sistema di riscaldamento puntuale nella corona ugelli assicura un ridotto consumo di energia.

Corona di ugelli con nucleatori davanti alla ventola di un generatore TechnoAlpin

Tecnologia di valvole e filtro dell’acqua

Su tutti i cannoni da neve di TechnoAlpin è possibile attivare o disattivare gli ugelli in funzione della temperatura. In questo modo, la qualità della neve rimane costantemente alta. Grazie al blocco valvole, questa regolazione può essere effettuata in modo semplice e continuo. Integrata nel blocco valvole, vi è la cartuccia del filtro dell'acqua al nichel-cromo di alta qualità di tipo WEDGE WIRE, senza saldatura e di conseguenza particolarmente resistente.

Alloggiamento in alluminio fuso degli ugelli nucleatori di un generatore TechnoAlpin

Compressore esente da olio

Dal 1999 tutti i generatori di neve TechnoAlpin sono dotati di un compressore a pistone esente da olio, in alluminio, con circuito di raffreddamento integrato, grazie al quale è possibile sistemare i generatori di neve in qualsiasi posizione inclinata. Il compressore esente da olio dell'azienda Kaeser è il 'non plus ultra' in materia di tutela ambientale in quanto fa sì che neppure una goccia d'olio contamini l'ambiente. Utilizza inoltre meno energia a parità di portata d'aria. Non sono previsti interventi di manutenzione annuali. L'assenza di filtri dell'olio, filtri disoleatori, monitoraggio del livello dell'olio e riscaldamento ausiliario si traduce in una riduzione dei costi di gestione annuali di un impianto di innevamento. Il compressore esente da olio del TF10 Piano dispone inoltre di speciali filtri dell'aria e di una copertura chiusa isolata acusticamente che assicura un ulteriore isolamento.

Dettaglio del compressore integrato di un generatore TechnoAlpin per aria compressa

Turbina

La turbina con motore interno e una velocità di rotazione di 1460 giri/min (con carico parziale di 1170 giri/min) rendono la macchina insensibile alle vibrazioni, riducendo in modo considerevole la rumorosità. Nel TF10 Piano, un rivestimento insonorizzante assorbe il rumore dovuto alle rotazioni della turbina. Con un diametro della turbina di 90 cm il TF10 e il TF10 Piano risultano essere superiori a tutti i generatori a ventola TechnoAlpin precedenti. Con una potenza del ventilatore di 18,5 kW e una potenza del compressore di 4 kW, si caratterizzano per gli eccellenti valori energetici.

Dettaglio delle pale dell'elica e della griglia di protezione di un generatore TechnoAlpin

Variatore di frequenza

Un variatore di frequenza integrato nel quadro elettrico consente di azionare il TF10 Piano a carico parziale. I giri del motore diminuiscono passando da 1.460 giri/min a 1.170 giri/min. L'innevamento risulta così possibile anche in aree particolarmente sensibili al rumore.

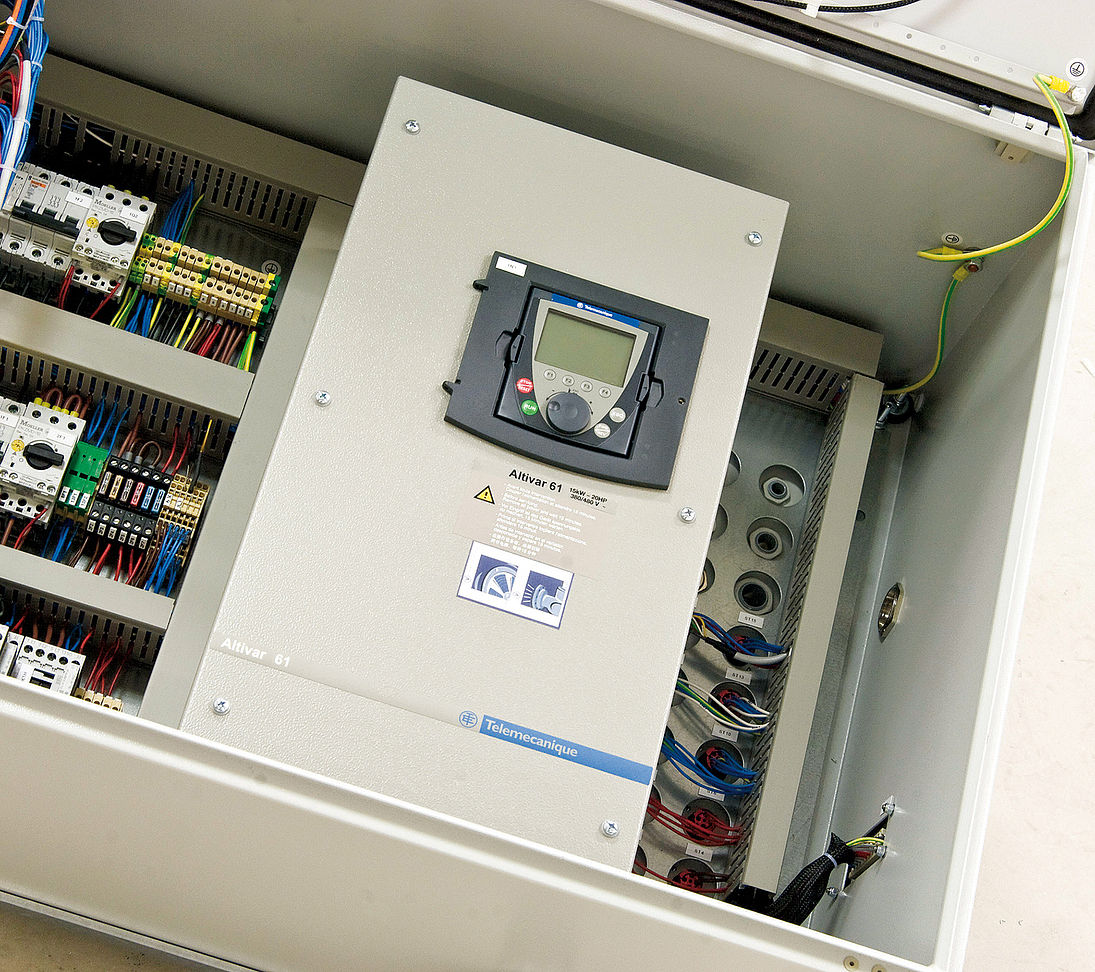

Quadro elettrico con inverter Altivar 61 per il controllo del generatore di neve

Stazione meteo

Per poter configurare al meglio i generatori di neve in funzione dei parametri predominanti, è necessario avere a disposizione dati meteorologici aggiornati. Nella stazione meteo vengono pertanto raccolti ed elaborati i dati sulla temperatura e sull’umidità relativa dell’aria in tempo reale. Inoltre è possibile impiegare sensori per rilevare la direzione del vento, la velocità del vento e l’altezza della neve.

Elettronica resistente

Le apparecchiature elettriche montate sui generatori di neve sono conformi alle normative in vigore nei rispettivi paesi. Tutti i componenti il cui funzionamento o la cui durata possano essere compromessi dal ghiaccio sono riscaldati. Il display grafico a colori visualizza tutti i valori del generatore di neve in modo estremamente chiaro. L'unità di controllo elettronica, dal canto suo, assicura un funzionamento corretto e una regolazione ottimale.

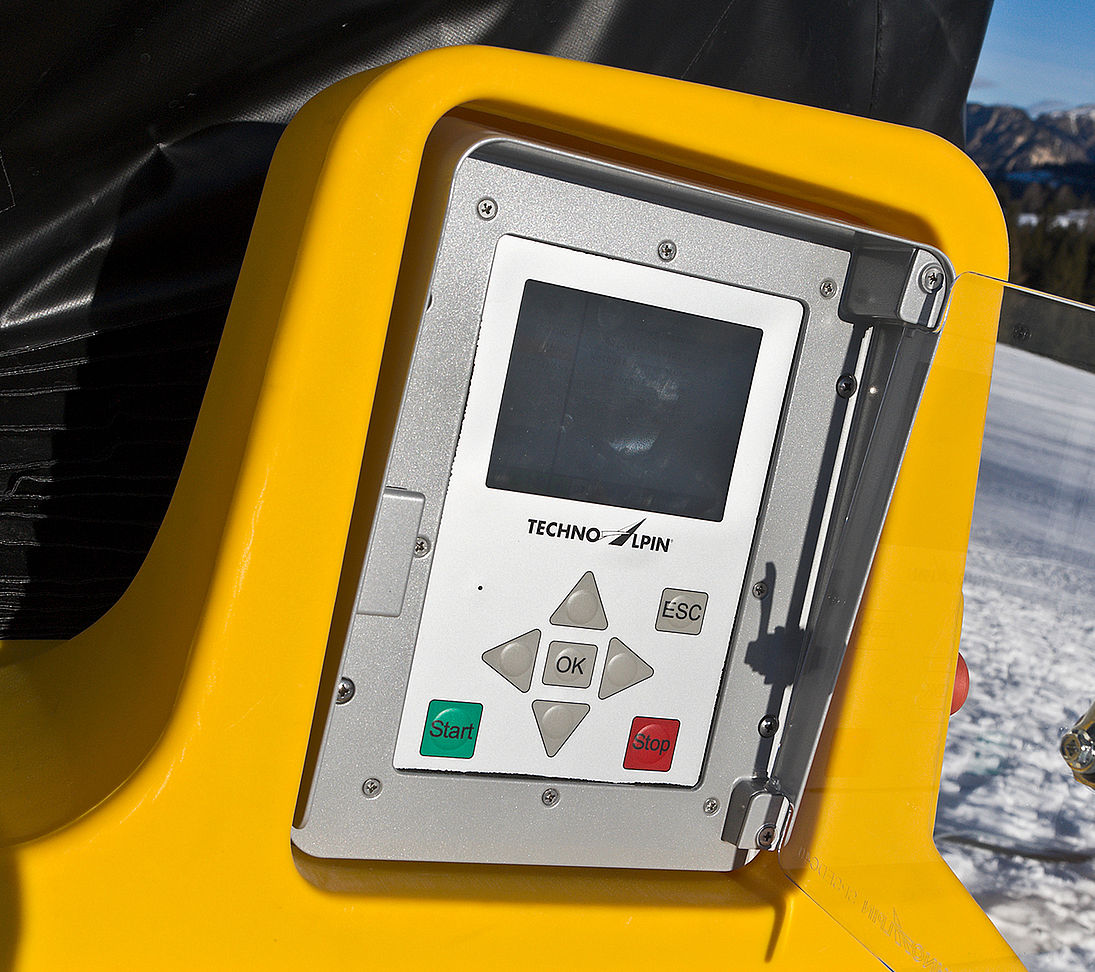

Pannello di controllo TechnoAlpin con display e pulsanti start-stop sul generatore

Dati tecnici

CARATTERISTICHE ELETTRICHE

Tensione nominale	400V
Frequenza nominale	50 Hz
Corrente nominale	38* A
Spina di connessione	5x63 A
Potenza nominale - motore più grande (turbina)	18,5 kW
Compressore	4 kW
Riscaldamento	0,5 ÷ 1,9 kW

DIMENSIONI

Lunghezza generatore	1840 mm
Larghezza generatore	1510 mm
Altezza generatore	2150 mm
Altezza carrello mobile	350 mm
Altezza totale	2500 mm
Lunghezza [max.]	3000 mm
Lunghezza [senza timone]	2700 mm
Lunghezza [senza stabilizzatore anteriore]	2350 mm
Larghezza [max.]	2350 mm
Carreggiata [ruote]	2000 mm

PESO

Generatore di neve	755 kg
Telaio con stabilizzatori	165 kg
Gancio di sollevamento	13 kg
KIT carrello mobile (GRPT0013)	75 kg
KIT carrello mobile (GRPT0056)	60 kg

VARIE

Temperatura di funzionamento	-12,5°C
Numero di giri	1460 rpm
Numero di giri con funzionamento silenzioso	1170 rpm
Inclinazione turbina	45°
Rotazione orizzontale	360°
Brandeggio (automatico)	180°

ACQUA

Pressione acqua di funzionamento	8 ÷ 40 bar
Filtro dell’acqua	250 micron
Collegamento acqua - Camlock	2 in

CONFIGURAZIONE UGELLI

Nucleatore	8
Ugelli fissi - tipo Quadrijet	8
Ugelli azionabili - tipo Quadrijet	16

N.B.: Con riserva di modifiche tecniche.

I dati sono soggetti a variazioni in base al tipo di impianto e/o al paese di installazione (consultare sempre gli schemi elettrici).

*Valori rilevati in tensione nominale a 1500 m sul livello del mare e una temperatura di 0°C.

Versioni

Struttura mobile

La disposizione dei componenti principali, quali motore, compressore, armadio elettrico e blocco valvole intorno all’asse centrale della macchina, e il baricentro abbassato contribuiscono a migliorarne manovrabilità ed equilibrio. Nonostante le dimensioni, pesa poco di più di altri generatori a ventola.

Telaio con stabilizzatori in due elementi

La struttura e il carrello opzionale in due elementi consentono di convertire in modo semplice la macchina mobile, trasformandola in un'installazione fissa su lift. La parte anteriore del carrello viene smontata con poche operazioni e la macchina può essere ancorata e fissata direttamente sulla slitta del lift. Dopo di che gli stabilizzatori e la parte posteriore del carrello possono essere smontati.

Installazione su torre

I tratti di pista difficilmente accessibili con elevato fabbisogno di neve rappresentano i campi d’impiego più frequenti per i generatori di neve fissi su torre. La posizione più alta del generatore di neve migliora la capacità di innevamento. La torre è costituita da una colonna in acciaio alta 1,6 m; la base di montaggio ha un'altezza di 20 cm. Il ridotto peso proprio consente un montaggio semplice. I materassi di protezione sono standard, così come la pedana di ispezione.

Installazione su lift

In caso di installazione su lift, il generatore di neve viene applicato su una colonna in acciaio con un'altezza di 3,5 m o 4,5 m con piattaforma meccanica sollevabile e abbassabile. Quest’ultima dispone di un dispositivo di centraggio per facilitare la prima installazione o per installazioni aeree. La gestione del generatore di neve avviene comodamente da terra tramite il telecomando Bluetooth® oppure con una tastiera supplementare ad altezza d'uomo (opzionale).
I lift sono di tipo manuale e sono disponibili con HIT-TRAC 8 o come sistema idraulico. Gli interventi di manutenzione possono essere pertanto effettuati con sistemi diversi. Con il lift manuale, il generatore di neve può essere abbassato attraverso un sistema di sollevamento meccanico. Il lift per HIT-TRAC 8 può essere azionato con l’apparecchio di trazione a fune con motore HIT-TRAC 8. Grazie al gruppo di rulli all’estremità superiore del lift e alla puleggia sulla slitta, la fune viene inserita e il generatore di neve insieme alla slitta viene sollevato o abbassato. Nel caso del lift idraulico, il generatore di neve viene sollevato o abbassato tramite la pompa elettrica e l’attuatore all’interno della colonna del lift.

Installazione su braccio

I generatori di neve possono essere montati su un braccio con una lunghezza di 12 m. I tipici ambiti di impiego sono le piste larghe e poco nevose sulle quali le condizioni del vento rendono necessaria l’installazione all’interno della pista. La gestione dei generatori di neve avviene tramite un telecomando Bluetooth® o una tastiera supplementare ad altezza d’uomo.

Brochure

TF10 Piano

Visualizza online Download

Foto e video

Dettaglio del generatore TF10 con corona ugelli e nucleatore
