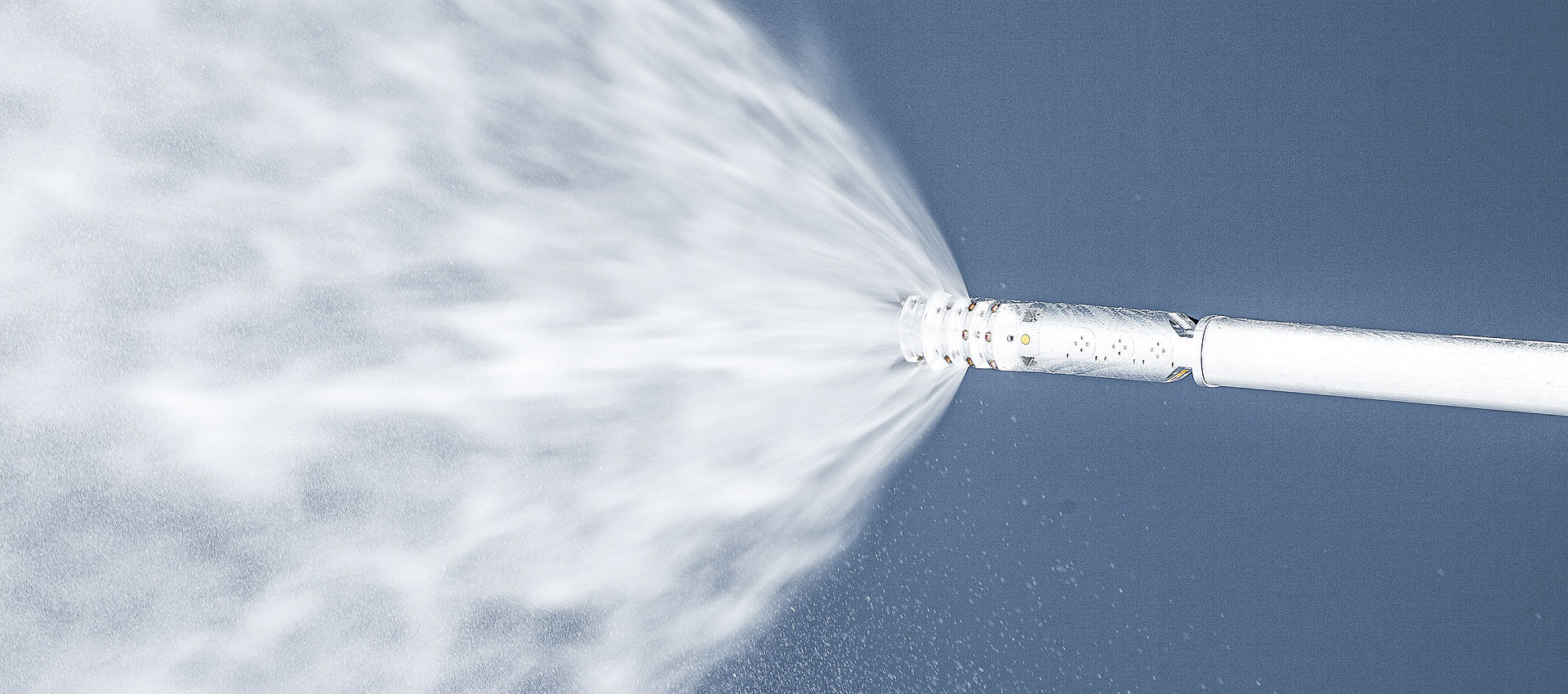

Schneestrahl aus dem Düsenkopf einer TechnoAlpin Schneilanze vor blauem Himmel

Восемь ступеней регулирования для снега наивысшего качества

TL8: Лучшее качество снега — максимальная производительность

Автоматическое снежное ружье TL8 является частью новой серии TL от компании «ТехноАльпин» и предлагает максимальную эффективность наряду с точным управлением в полном диапазоне температур. Голова ружья, состоящая из трех нуклеаторов и четырех колец с тремя форсунками на каждом, придает этому ружью особую мощность. Так называемый Smart Distributor работает в качестве блока клапанов, с помощью которого открываются и закрываются кольца форсунок. TL8 имеет восемь различных ступней управления. Благодаря многоступенчатой системе расход воды всегда оптимально регулируется, обеспечивая максимальную мощность оснежения при любых температурных условиях. Монтаж снежных ружей серии TL осуществляется на недавно разработанную компанией «ТехноАльпин» легкую универсальную мачту.

Снег наивысшего качества

Инновационная голова ружья

Простой монтаж

Снег наивысшего качества

Нуклеаторы с рубиновыми вставками гарантируют оптимальное и постоянное качество снега особенно в предельных температурах и при пониженном рабочем давлении.

Инновационная голова ружья

Новая голова ружья с тремя нуклеаторами с рубиновыми вставками, четырьмя кольцами с тремя керамическими форсунками на каждом и восемью уровнями управления обеспечивает особую энергоэффективность и ресурсосбережение.

Простой монтаж

Прочная механическая конструкция снежного ружья в сочетании с простыми и устойчивыми разъемами обеспечивает быстрый и простой монтаж.

Идеальное сочетание компонентов

TL8 в стандартной комплектации оснащен высококачественными компонентами, включая форсунки с керамическими вставками, безмасляный компрессор (для варианта без централизированной системы подачи воздуха), бесшовный фильтр и нуклеаторы с рубиновыми вставками. Они отличаются контролируемым расходом воздуха и производят оптимизированную водно-воздушную смесь независимо от давления воды. Благодаря использованию этих нуклеаторов качество снега остается равномерно оптимальным вдоль всей лыжной трассы.

Технические компоненты

Технические данные

Конструкции

Буклеты

Фото и видео

Технические компоненты

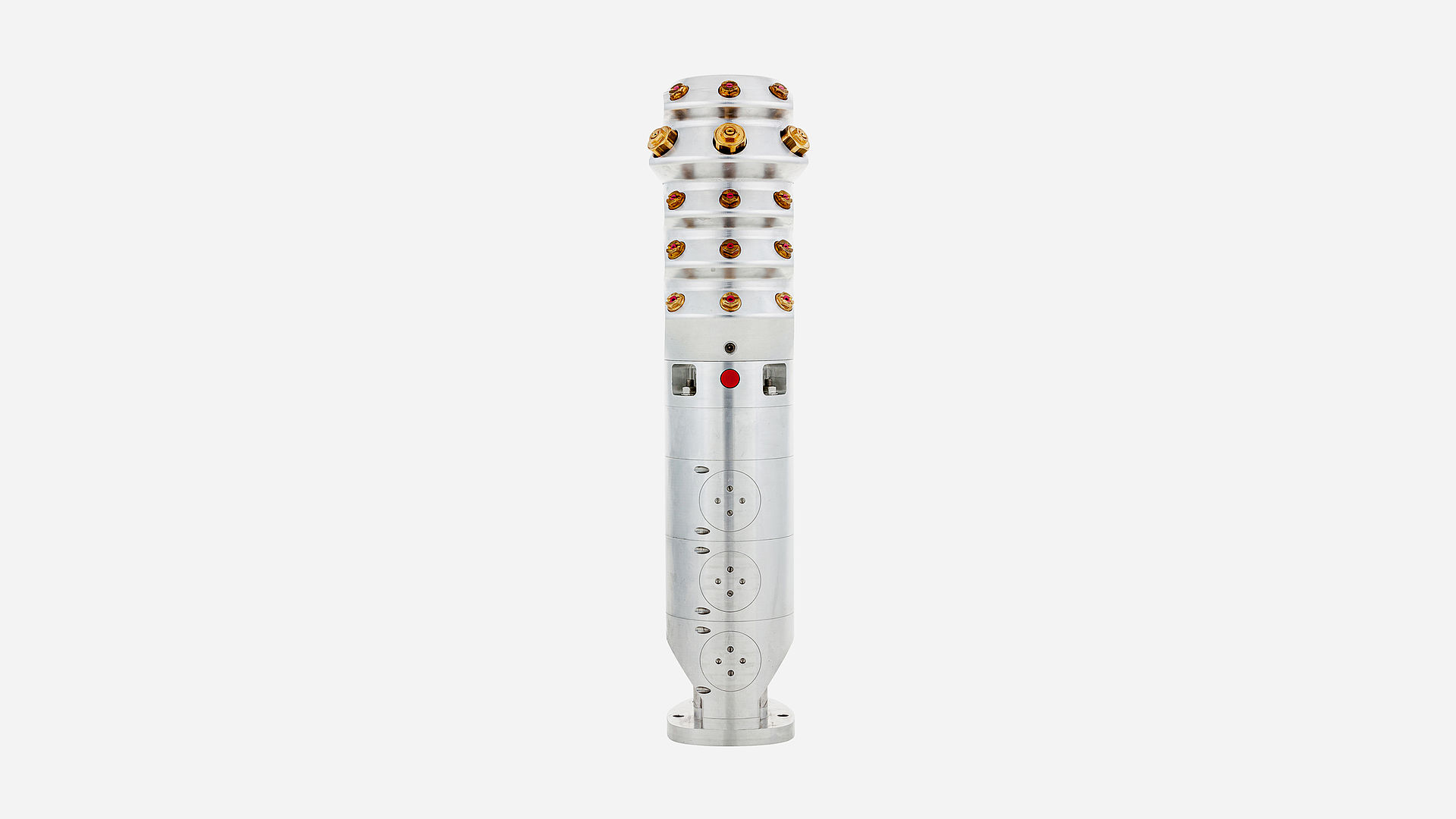

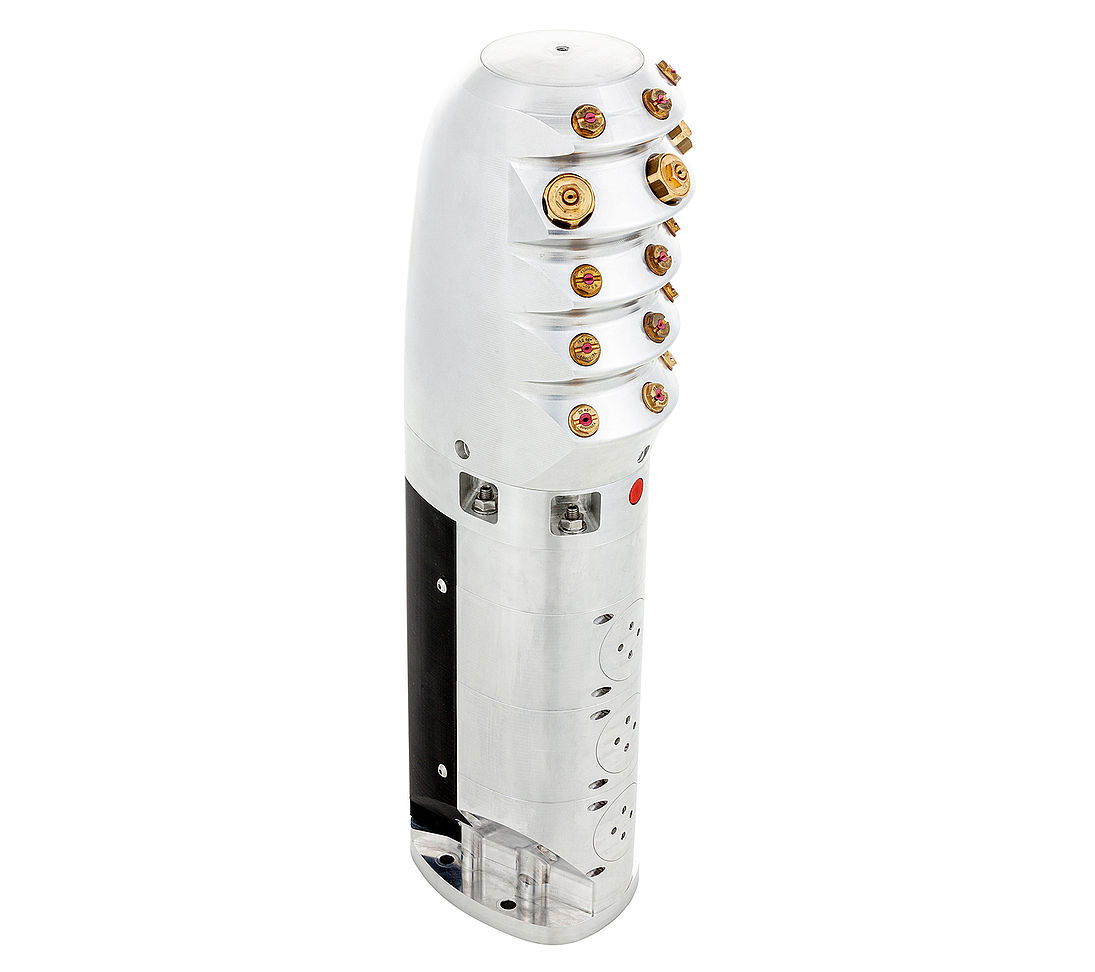

Голова ружья

Форма головы делает снежные ружья серии TL менее восприимчивыми к ветру и морозу и позволяет осуществлять оснежение узких и широких лыжных трасс, сохраняя при этом низкий уровень шума. Это служит особенно важным преимуществом, прежде всего, вблизи жилых районов. Кроме того, керамические вставки износостойких форсунок гарантируют неизменно высокое качество снега на протяжении многих сезонов. Снежное ружье доступно в версии для теплого климата, а также в стандартной версии, что позволяет преодолевать преобладающие погодные условия в разных местностях.

Schräge Ansicht des Düsenkopfes einer TechnoAlpin Schneilanze mit Nukleator

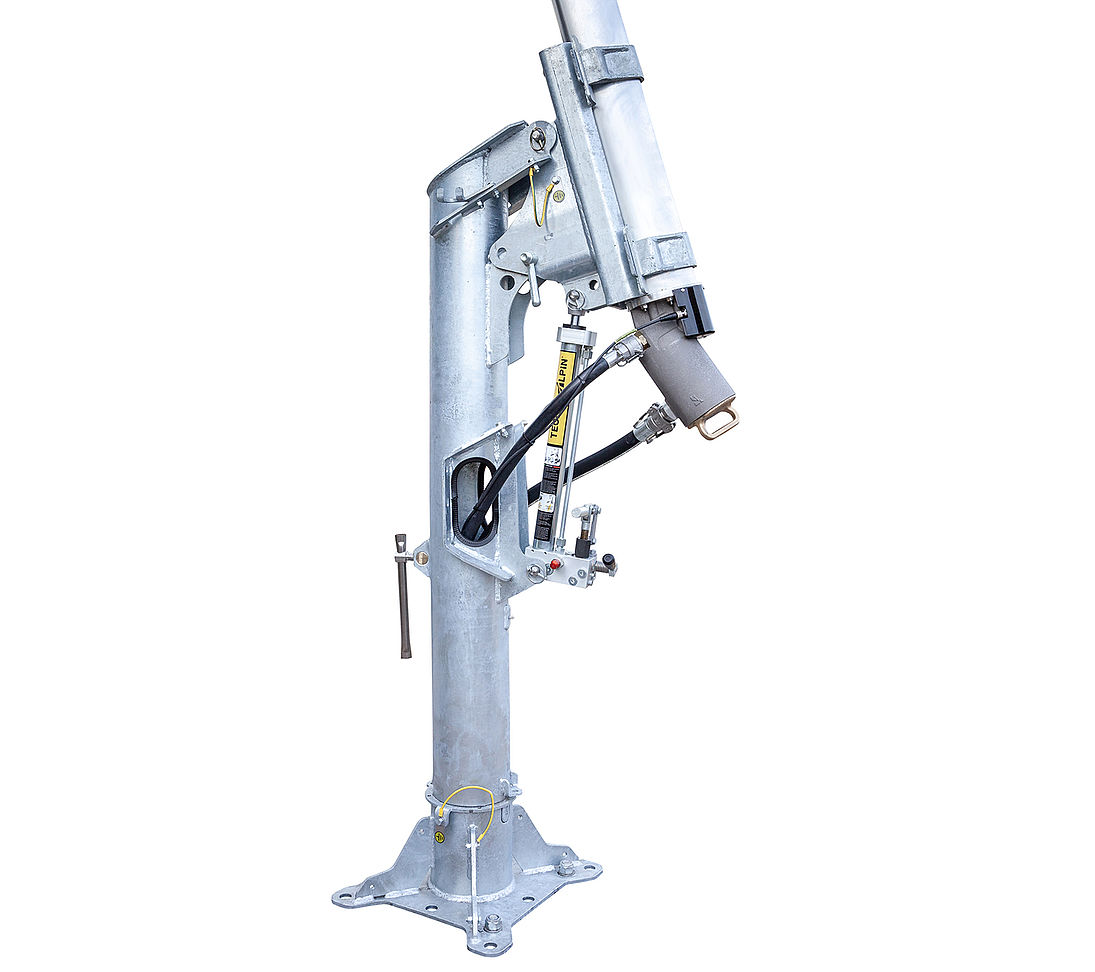

Конструкция снежного ружья

Надежная конструкция из горячеоцинкованной стали гарантирует высокую стабильность, а монтаж становится простым благодаря разъемным соединениям. С помощью гидравлического подъемного цилиндра регулируется высота снежного ружья. Электрошкаф компактный и легкодоступный.

TechnoAlpin Schneilanzen-Sockel mit Pendelmechanismus und hydraulischer Heizungseinheit

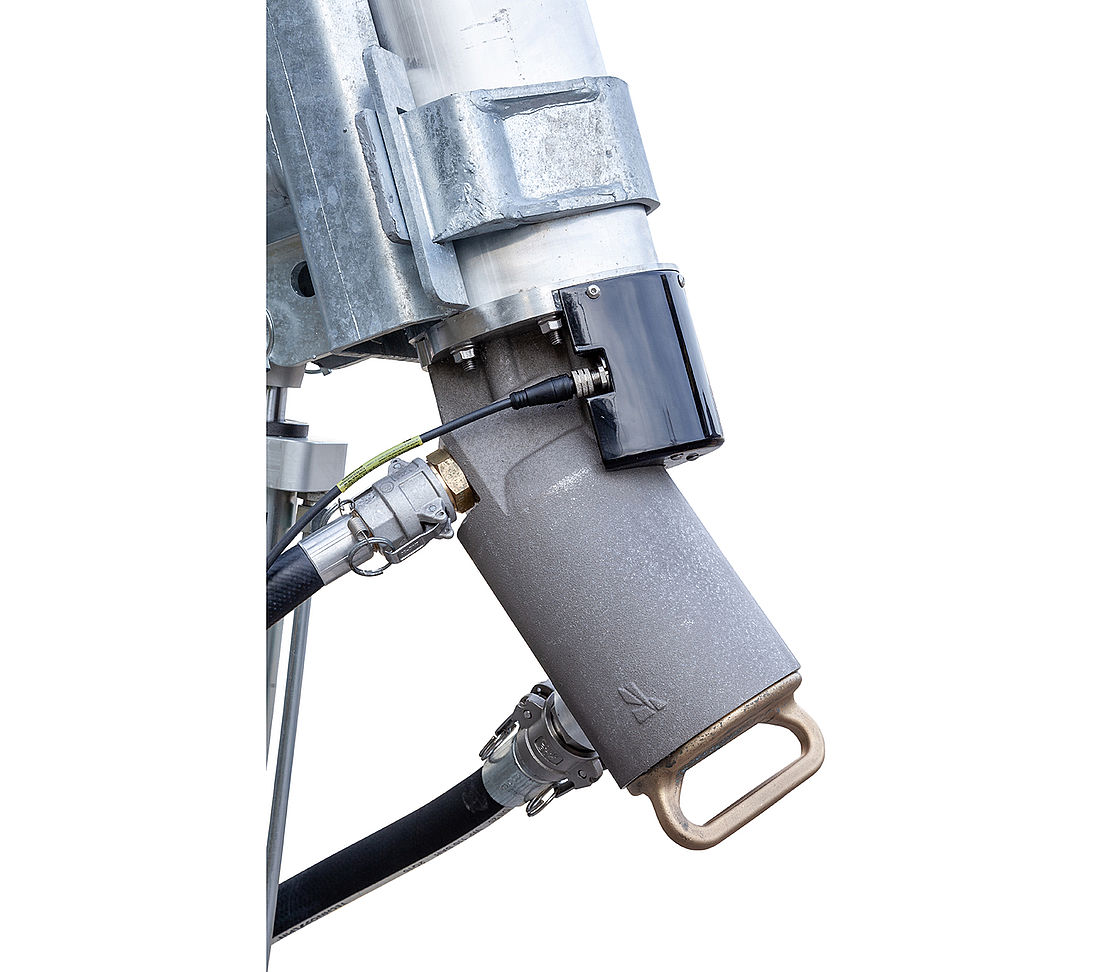

Фильтр для воды

Фильтр для воды с бесшовным сменным фильтрующим элементом из хромоникелевой стали типа WEDGE WIRE обеспечивает бесперебойную работу, простую очистку и длительный срок службы.

Detail des Heizmoduls einer TechnoAlpin Schneilanze TL mit Tragegriff und Sensoranschluss

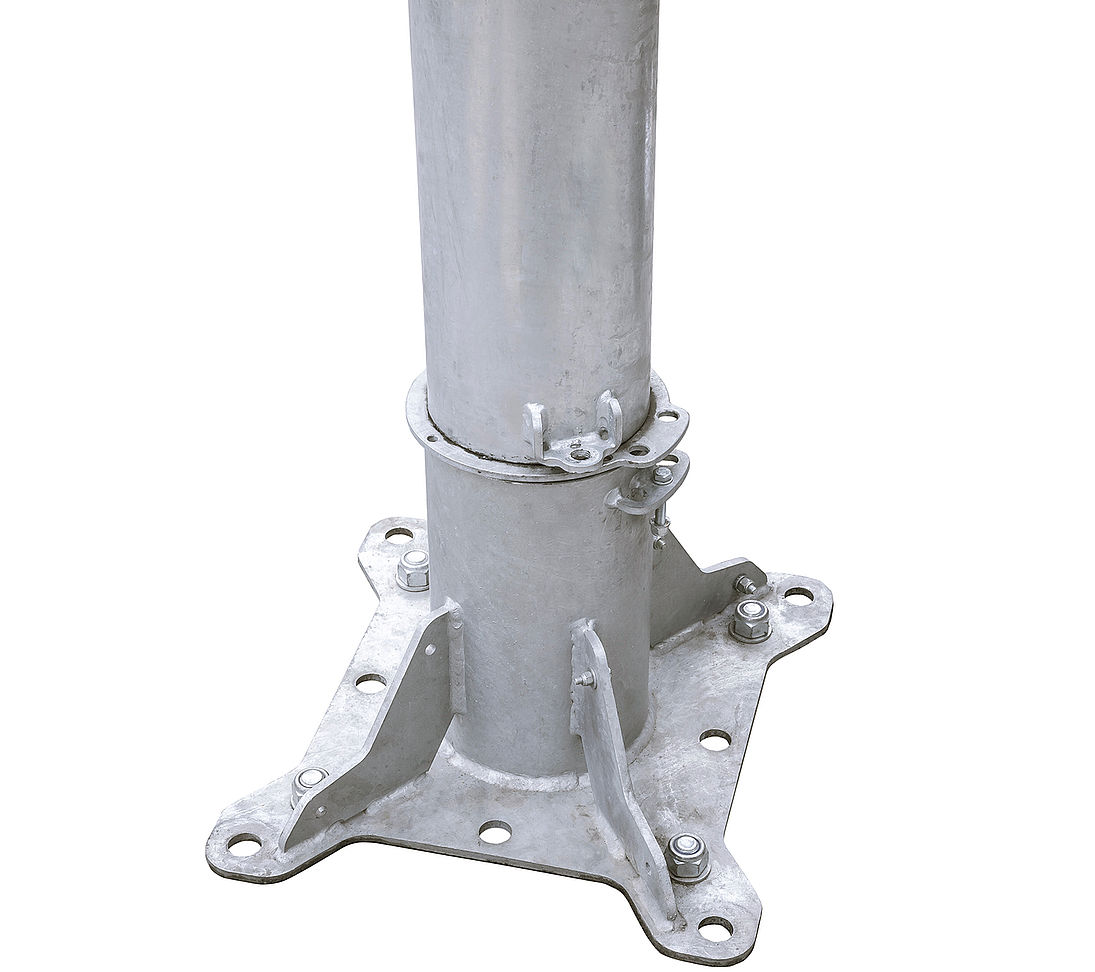

Штекерная колодка

Простой и надежный штекерный разъем механической опоры делает возможной быструю и легкую первичную установку, а также упрощает разборку. Новая штекерная колодка имеет двойную схему расположения отверстий и плоскую нижнюю поверхность, благодаря чему подходит для различных фундаментов в колодцах и бетонных фундаментов.

Verzinkter Sockel und Fundamentplatte einer TechnoAlpin Schneilanze zur Verankerung

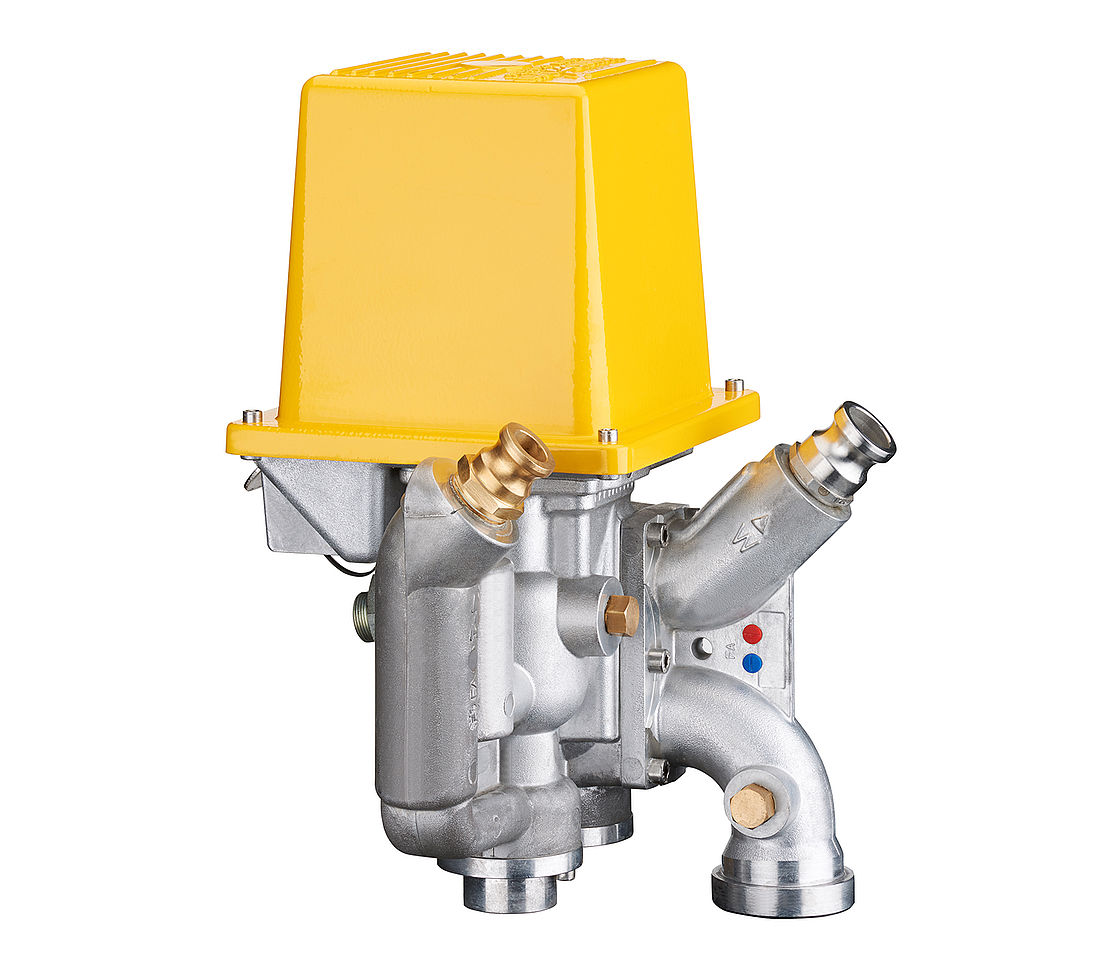

Клапанная технология

Автоматический клапан YB класса давления PN100 регулирует давление и расход воды, а также расход воздуха снежного ружья. Контур открытия и закрытия включает в себя слив воды и выпуск воздуха. Клапан имеет запатентованный механизм, который гарантирует автоматическое закрытие при отключении электроэнергии.

Ventilbox einer TechnoAlpin Beschneiungsanlage mit gelber Schutzhaube für Medienanschlüsse

Технические данные

ВЕС

Штекерная колодка	22,9 кг
Стационарная колонна	12,5 кг
Вращающаяся колонна	26,5 кг
Крепление ствола ружья	31 кг
Компрессор в сборе	90 кг
Фильтр для воды	7 кг
Высота напора	4 м	7 м	10 м
Ствол ружья	15,3 кг	33,6 кг	51,9 кг

ГОЛОВА РУЖЬЯ

Распределитель D8	8 кг
Голова ружья TL8	6,4 кг

РАЗМЕРЫ

Высота напора	4 м	7 м	10 м
Рабочее положение – верхнее (15°)	4500 мм	7170 мм	10 060 мм
Рабочее положение – нижнее (30°)	4242 мм	6657 мм	9230 мм
Положение при проведении ТО	1517 мм	1274 мм	1010 мм

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение приводного мотора (голова)	24 В
Мощность приводного мотора (голова)	52 Вт
Нагрев	20 Вт
Компрессор – напряжение	400 В
Номинальная частота	50 Гц
Компрессор – мощность	4 кВт
Штекерный разъем (компрессор)	5x16 A

ВОДА

Давление воды мин.	15 бар
Давление воды макс.	60 бар

КОНФИГУРАЦИЯ СОПЕЛ

Нуклеатор	3
Фиксированные форсунки	3
Подключаемые форсунки	9
Ступени регулировки	8

Примечание: Возможны технические изменения.

Примечание: Для шлангов типа 2SN возможен класс давления PN80, если вместо соединений типа «Камлок» используются резьбовые соединения с резьбой и муфтой.

Конструкции

С централизированной системой подачи воздуха

Вариант с централизированной системой подачи воздуха применяется на участках лыжных трасс с подачей воды и воздуха, а также с кабелем для передачи данных.

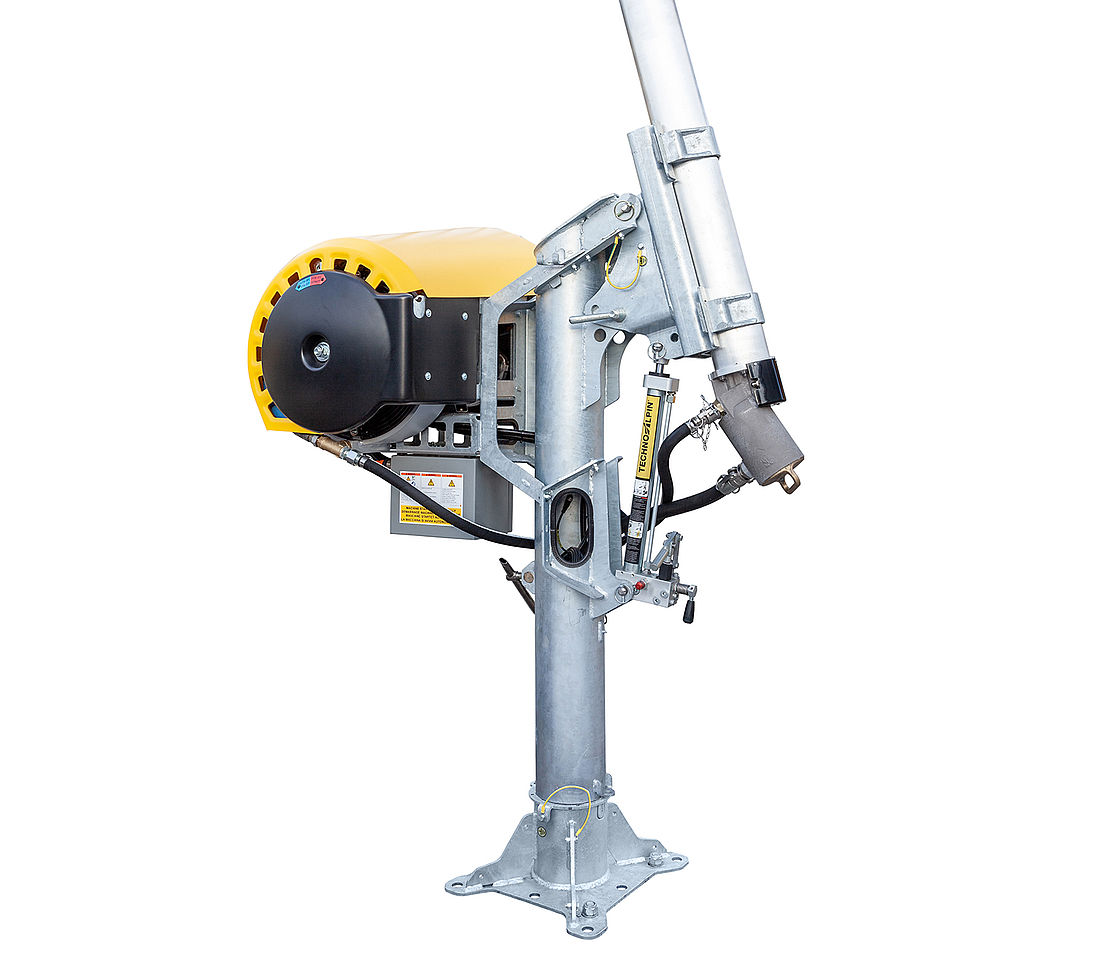

С локальным компрессором

Вариант с локальным компрессором применяется на участках лыжных трасс с подачей воды и электроэнергии, а также с кабелем для передачи данных. Этот вариант оснащен безмасляным поршневым компрессором мощностью 4,0 кВт.

Komplette TechnoAlpin TL-Schneilanze mit Schwenkarm, Pendelantrieb und Sockel

Буклеты

Produktbroschüre TechnoAlpin TL-Serie Schneilanzen Titelbild Schneeproduktion

TL2

Изучить на сайте Загрузить

Фото и видео

TT10 & TL series – Product presentation

Nahaufnahme des Schneestrahls aus einer TechnoAlpin Lanzenspitze mit Düsen

TechnoAlpin Schneilanze im Einsatz auf der Skipiste mit Alpenpanorama im Hintergrund

TechnoAlpin Schneilanze erzeugt Schnee auf einer Skipiste mit verschneiten Bäumen

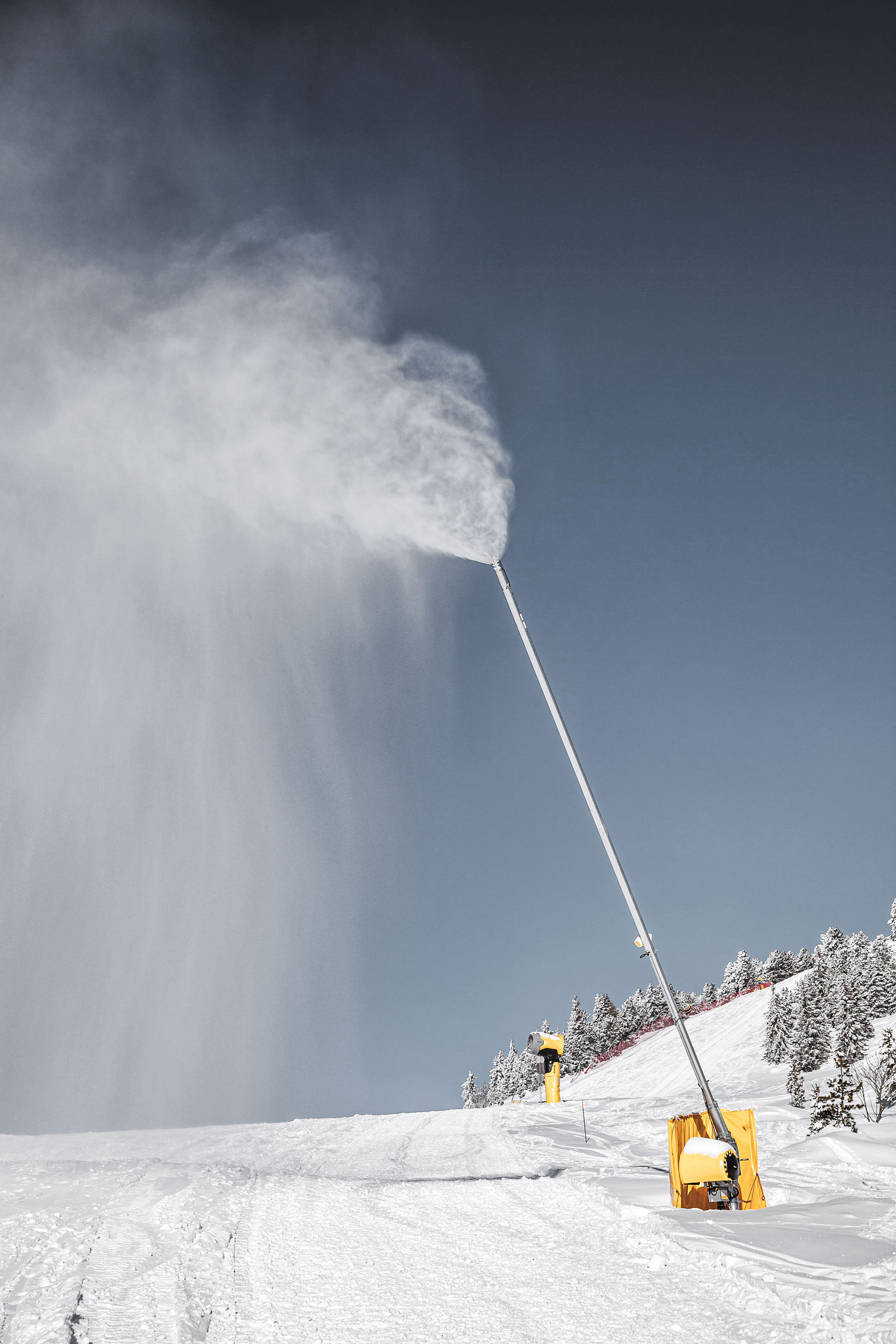

Snowlance Schneilanze von TechnoAlpin im Einsatz auf verschneiter Skipiste in den Alpen

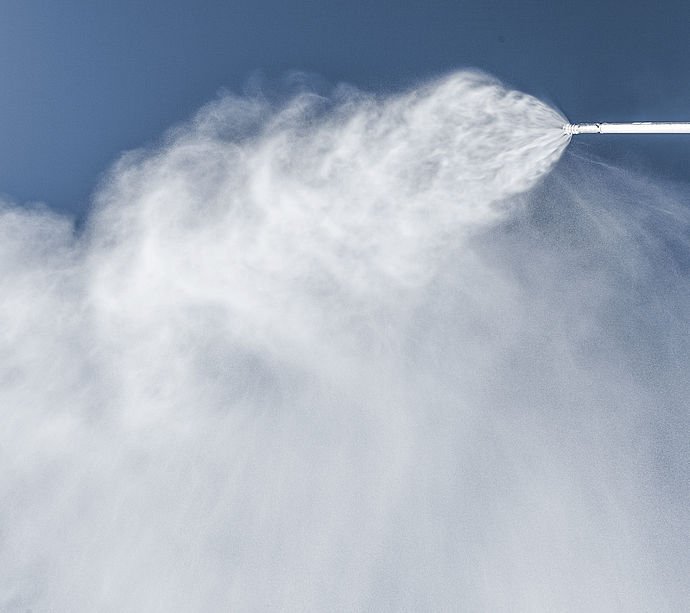

Schneestrahl einer TechnoAlpin Snowlance vor blauem Himmel beim Beschneien
