Преимущества при работе в диапазоне предельных температур

TL4 Double – две головы и удвоенная мощность

Особенностью семейства моделей TL является TL4 Double с двумя мощными головами TL4. Ее преимущество: возможность существенного повышения производительности ружья без больших дополнительных затрат. Ведь для эксплуатации двух голов достаточно одного ствола и Smart Distributor. Модель TL4 Double рассчитана на давление воды от 25 бар, при котором достигается хорошее распыление и большая площадь обработки. Расход воздуха остается очень умеренным. Модель TL4 Double привлекает, прежде всего, очень высокими показателями оснежения при работе в диапазоне предельных температур.

TL4 x 2

Простой монтаж

Больше значит больше

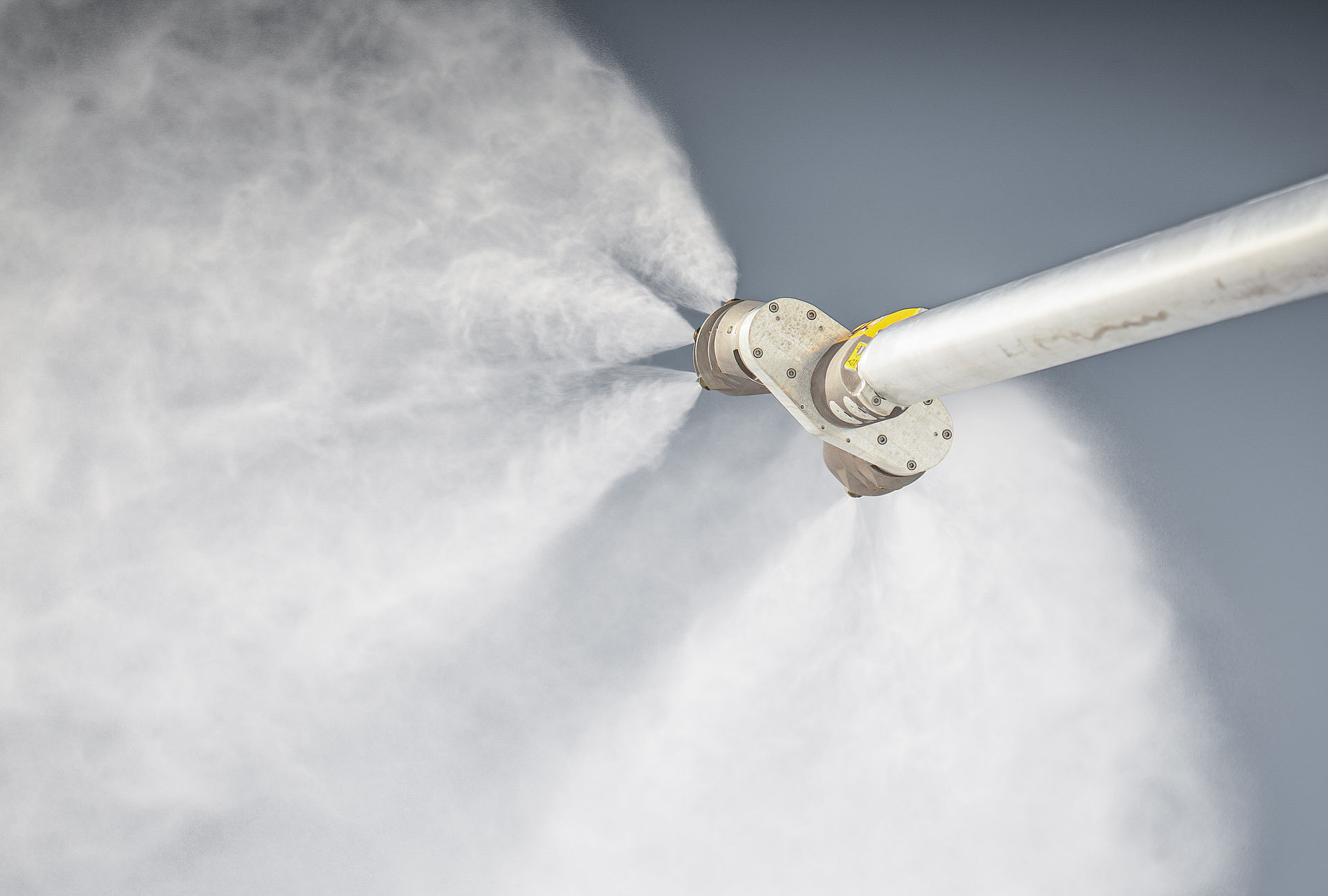

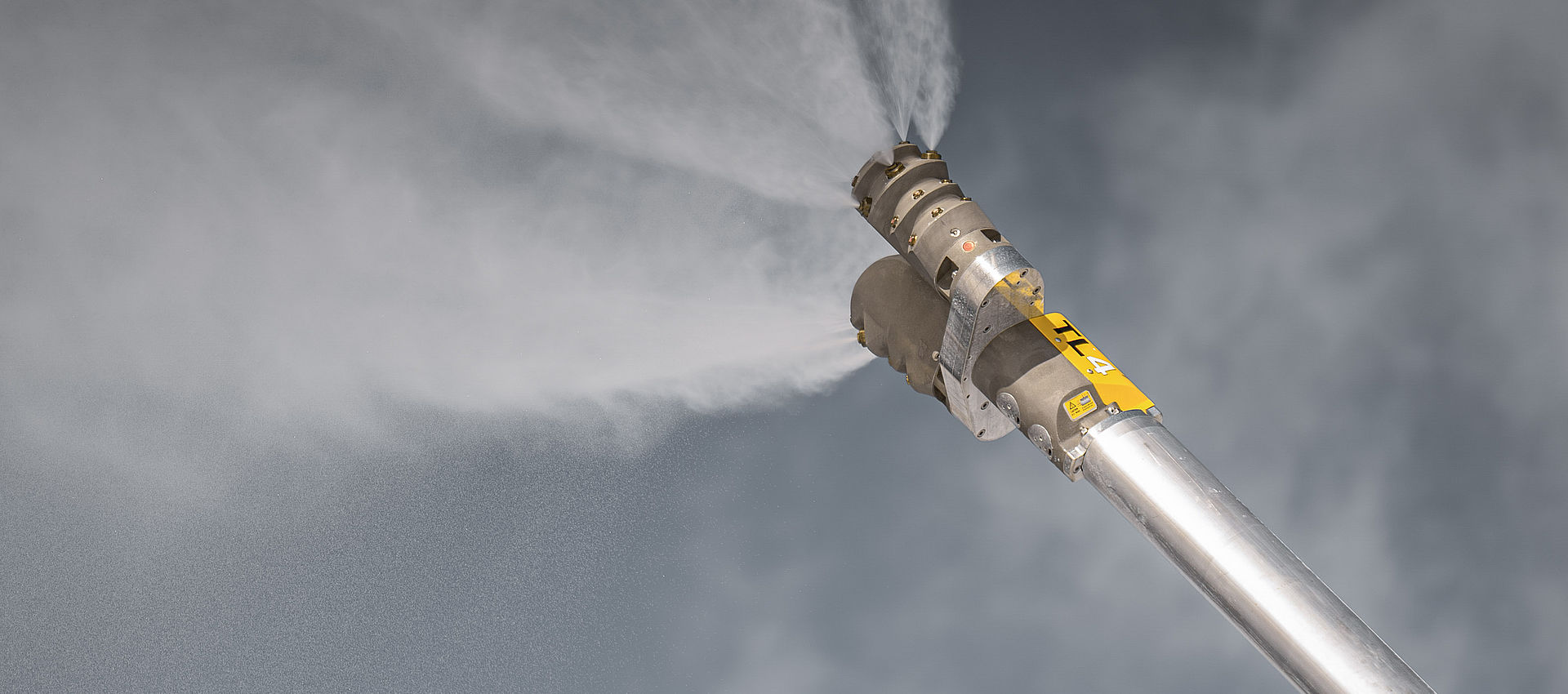

TL4 x 2

Обе головы снежного ружья TL4 Double оснащены тремя нуклеаторами с рубиновыми вставками, тремя кольцами, в каждом из которых установлено по три керамических форсунки с четырьмя степенями регулирования. Это позволяет обеспечивать очень высокие показатели оснежения при умеренном расходе воздуха.

Простой монтаж

Все кабели находятся внутри ствола ружья. В сочетании с прочной механической опорой и надежным штекерным соединением монтаж становится простым как никогда.

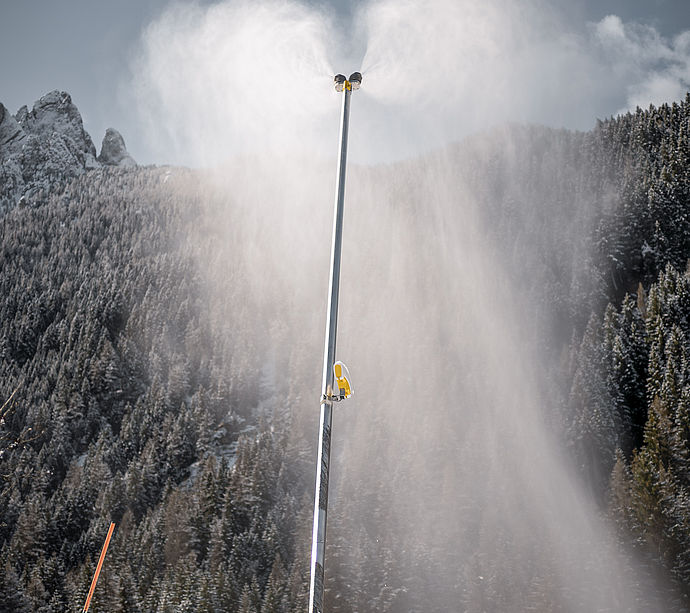

Больше значит больше

Именно при работе в диапазоне предельных температур становится очевидным преимущество TL4 Double – очень высокие показатели оснежения. При укладке нижнего слоя снега удвоенная мощность является большим плюсом.

Снег с качеством драгоценного камня

Высококачественные компоненты отличают всю продукцию «ТехноАльпин», в том числе и TL4 Double. Нуклеаторы с рубиновыми вставками, форсунки с керамическими вставками и бесшовный фильтр обеспечивают надежность эксплуатации, оптимальное качество снега и низкую потребность в техническом обслуживании. Smart Distributor обеспечивает оптимальную работу ружья в зависимости от преобладающих метеоусловий. Результат – высокая эффективность и идеальная лыжная трасса.

Технические компоненты

Технические данные

Конструкции

Буклеты

Фото и видео

Технические компоненты

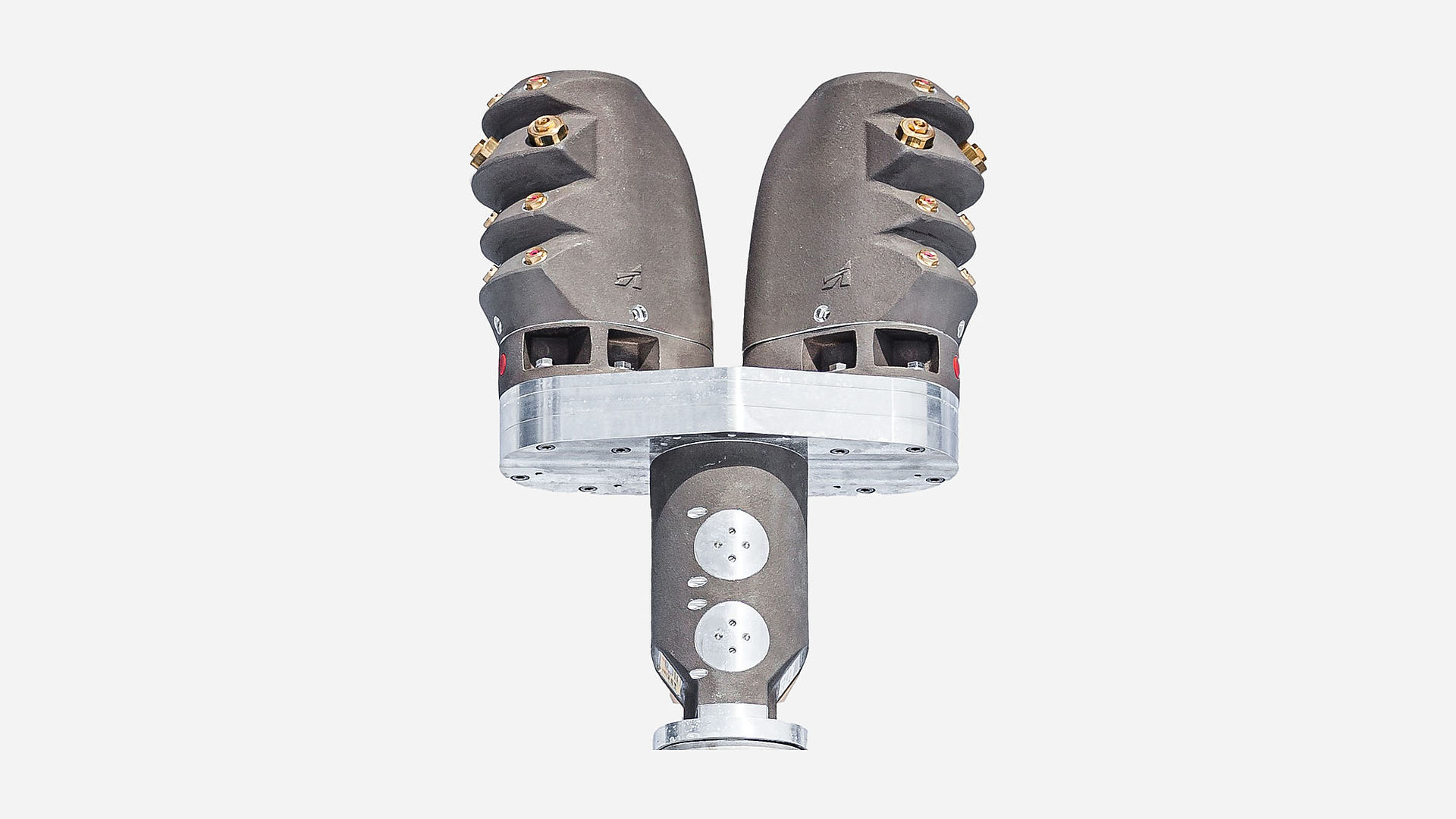

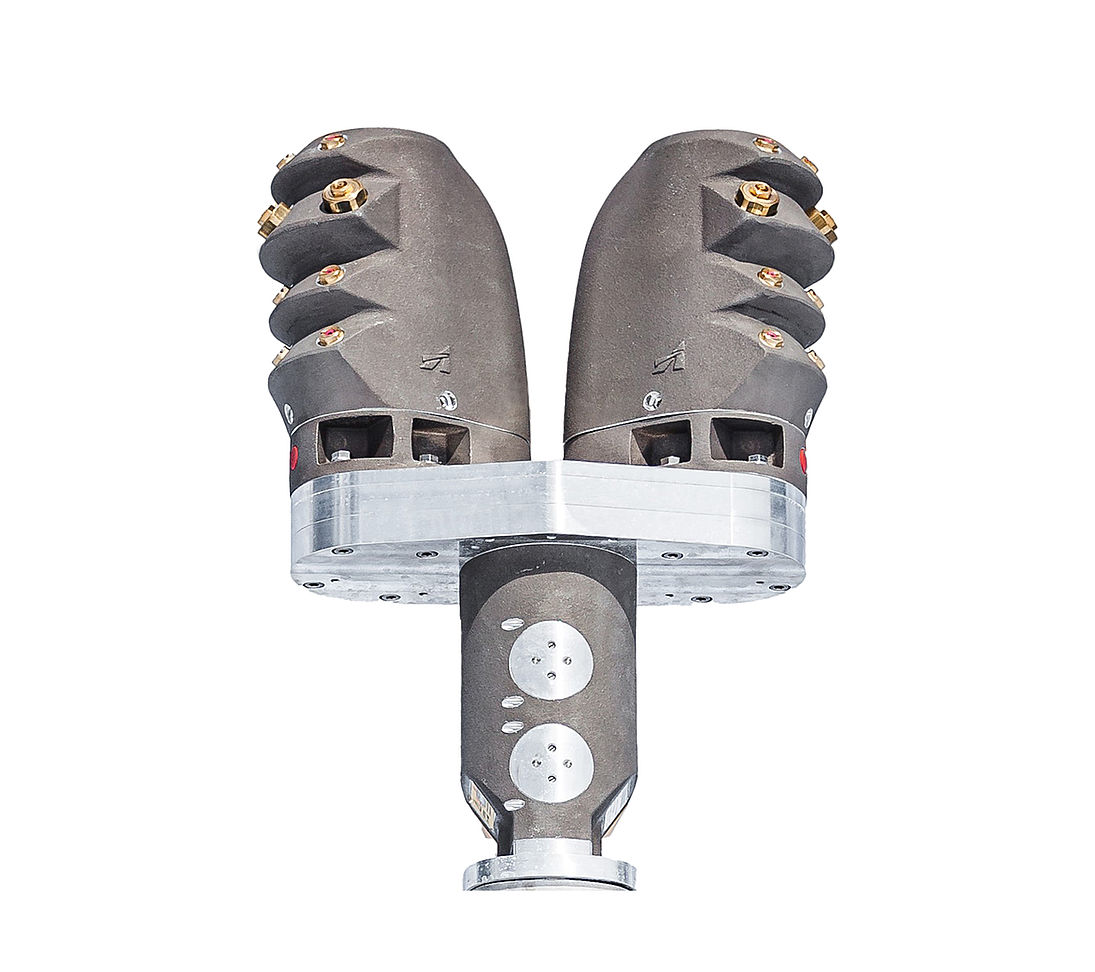

Голова ружья

Обе головы ружья TL4 Double оснащены нуклеаторами с износоустойчивыми рубиновыми вставками, в форсунках предусмотрены керамические вставки. Эти износоустойчивые материалы слабо подвержены истиранию, даже при высоком давлении и использовании жесткой воды, и гарантируют неизменно высокое качество снега при низкой потребности в техническом обслуживании.

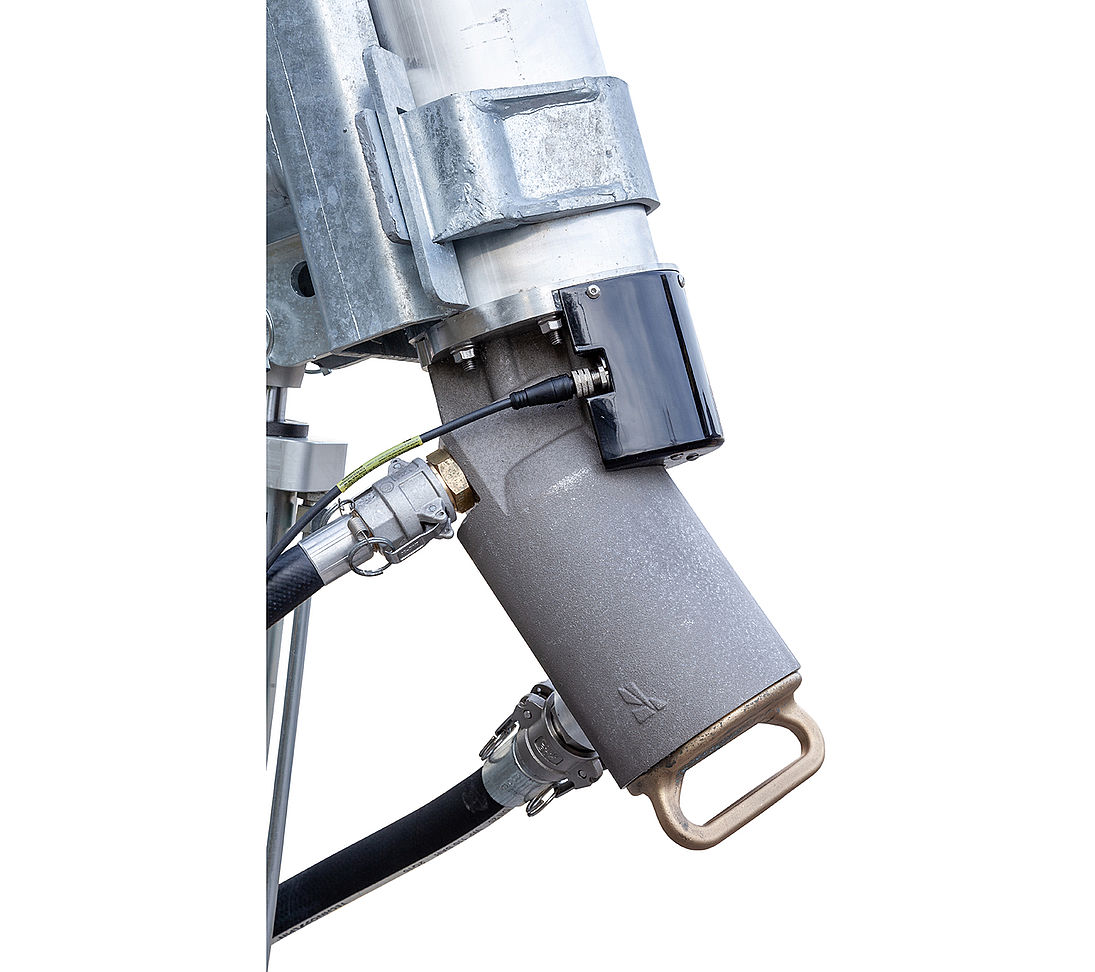

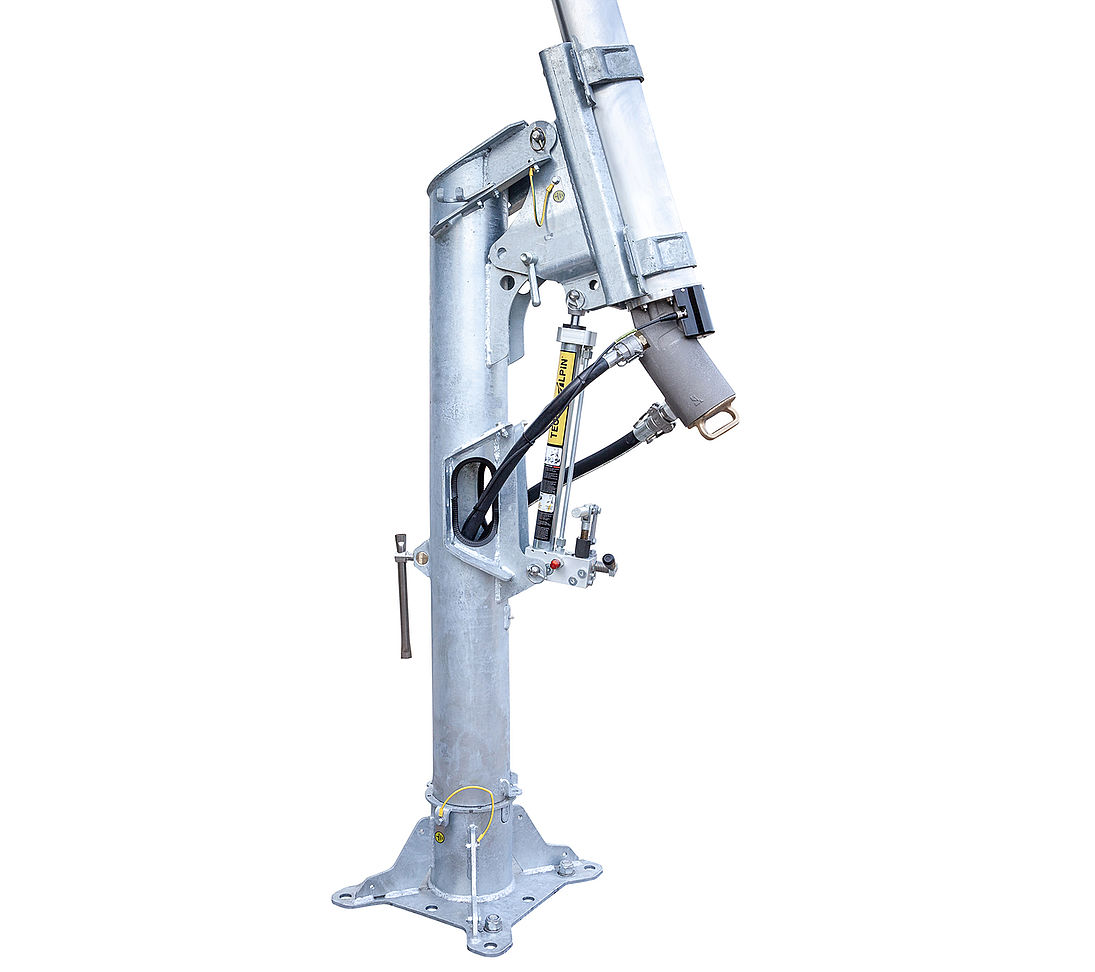

Конструкция снежного ружья

Универсальный ствол ружья для моделей серии TL предусматривает внутреннюю прокладку всех кабелей. Это предотвращает намерзание льда, а также значительно упрощает установку. Простая и надежная опора состоит из стационарной и вращающейся колонны, что позволяет плавно регулировать снежное ружье по горизонтали. Установив подъемный цилиндр вручную в безопасное рабочее положение, можно легко отрегулировать вертикальный наклон ружья.

Фильтр для воды

Фильтр для воды с бесшовным сменным фильтрующим элементом из хромоникелевой стали типа WEDGE WIRE обеспечивает бесперебойную работу, простую очистку и длительный срок службы.

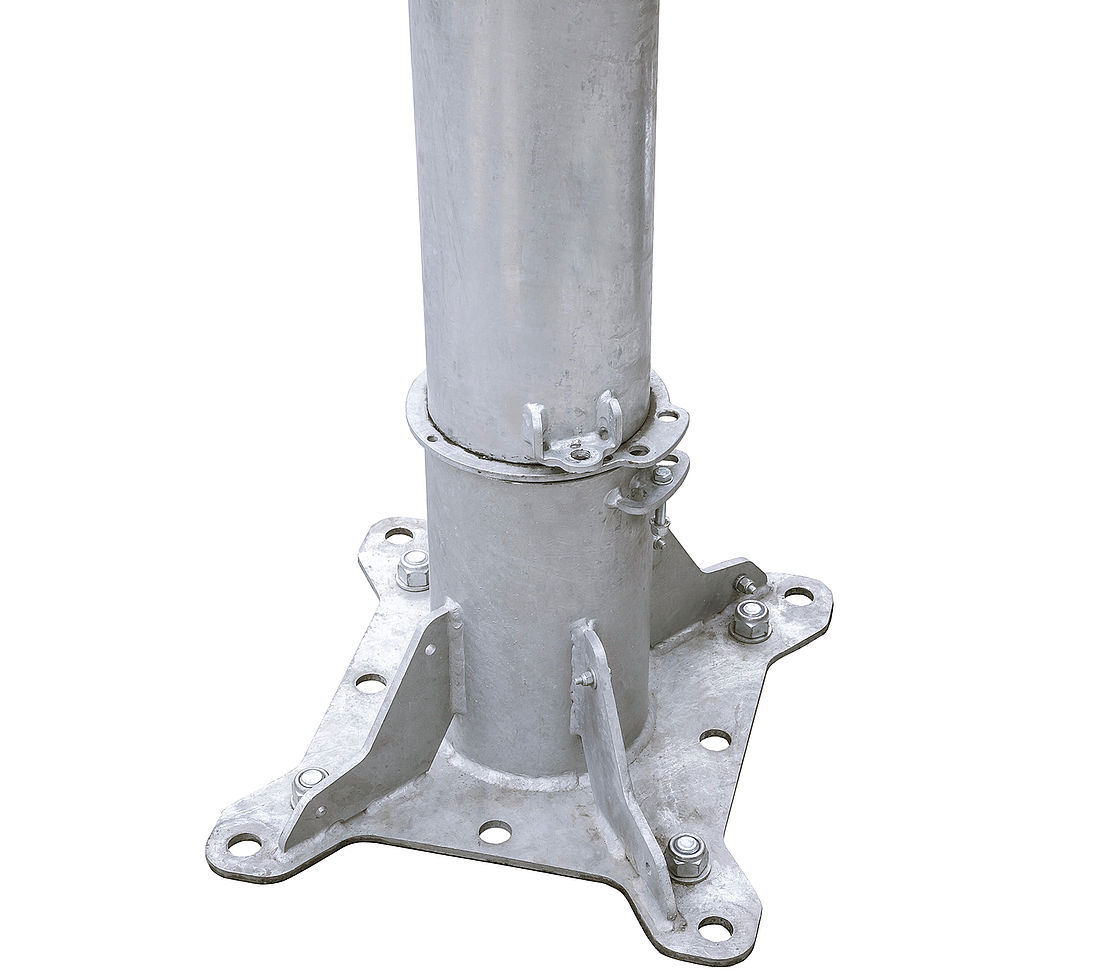

Штекерная колодка

Простой и надежный штекерный разъем механической опоры делает возможной быструю и легкую первичную установку, а также упрощает разборку. Новая штекерная колодка имеет двойную схему расположения отверстий и плоскую нижнюю поверхность, благодаря чему подходит для различных фундаментов в колодцах и бетонных фундаментов.

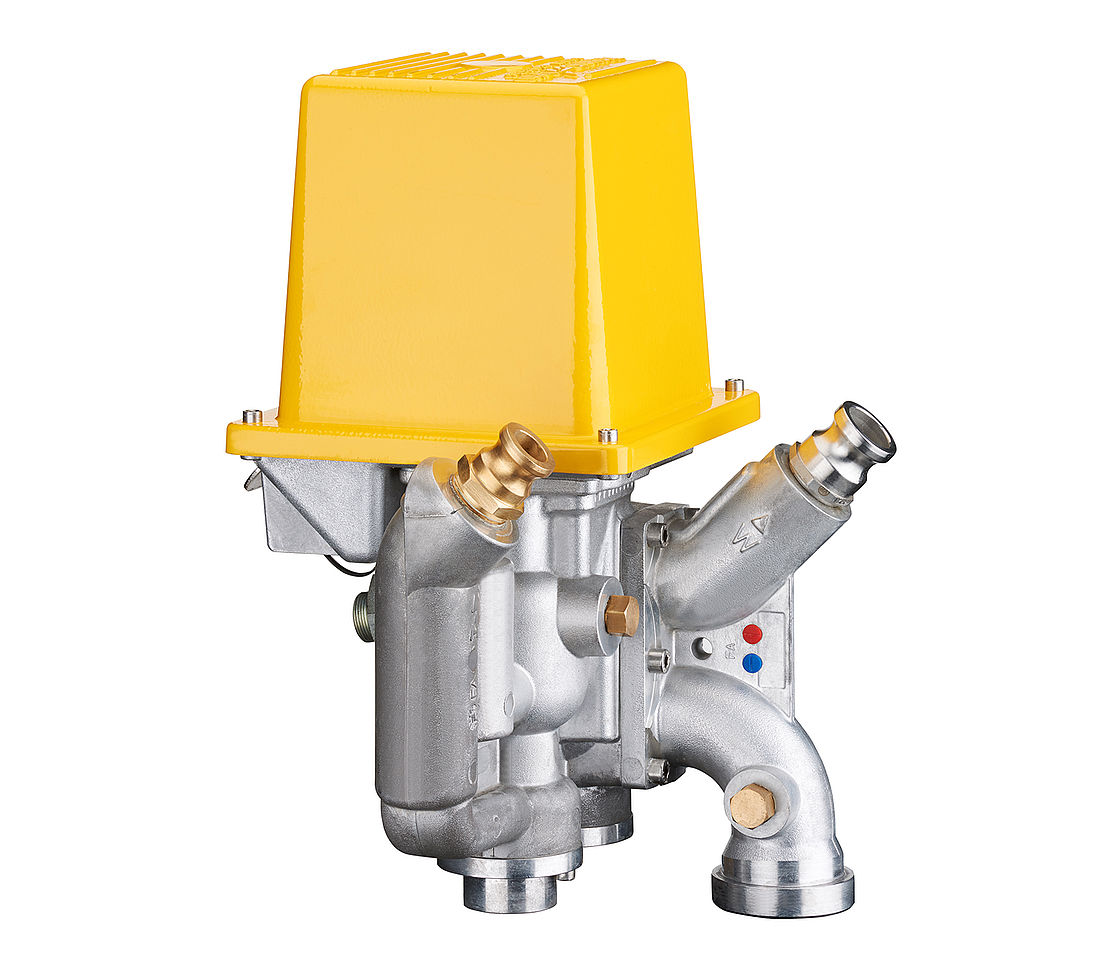

Клапанная технология

Автоматический клапан YB регулирует давление и расход воды, а также расход воздуха в снежном ружье. Все компоненты рассчитаны на давление воды в 100 бар. Контуры открывания и закрывания обеспечивают удаление воды и воздуха и предотвращают образование льда. Клапан имеет запатентованный механизм, который гарантирует автоматическое закрывание при отключении электроэнергии.

Технические данные

Вес

Штекерная колодка	22,2 кг
Стационарная колонна	12,5 кг
Вращающаяся колонна	26 кг
Крепление ствола ружья	18,6 кг
Фильтр для воды	6,3 кг
Высота напора	7 м	10 м
Ствол ружья	27,6 кг	42,3 кг

ГОЛОВА РУЖЬЯ

Распределитель	4,8 кг
Голова ружья (правая сторона)	5,5 кг
Голова ружья (левая сторона)	5,5 кг

РАЗМЕРЫ

Высота напора	7 м	10 м
Рабочее положение – верхнее (15°)	7050 мм	9940 мм
Рабочее положение – нижнее (30°)	6537 мм	9120 мм
Положение при проведении ТО	1285 мм	1022 мм

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение приводного мотора (голова)	24 В
Мощность приводного мотора (голова)	35 Вт
Нагрев	15 Вт
Компрессор – напряжение	400 В
Номинальная частота	50 Гц
Компрессор – мощность	4 кВт
Штекерный разъем (компрессор)	5x16 A

ВОДА

Давление воды мин.	25 бар
Давление воды макс.	60 бар

КОНФИГУРАЦИЯ СОПЕЛ

Нуклеатор	2x 3
Фиксированные форсунки	2x 3
Подключаемые форсунки	2x 6
Ступени регулировки	4

Примечание: Возможны технические изменения.

Для шлангов типа 2SN возможен класс давления PN80, если вместо соединений типа «Камлок» используются резьбовые соединения с резьбой и муфтой.

Конструкции

Ружье с центральной воздушной системой

Модель TL4 Double доступна только в исполнении с центральной воздушной системой. Для достижения оптимальной производительности ружья необходимо обеспечить давление воды около 25 бар или выше.
