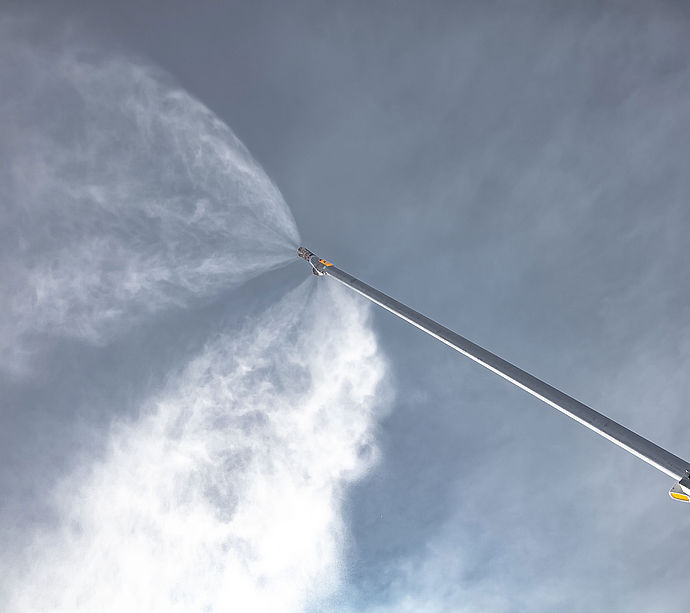

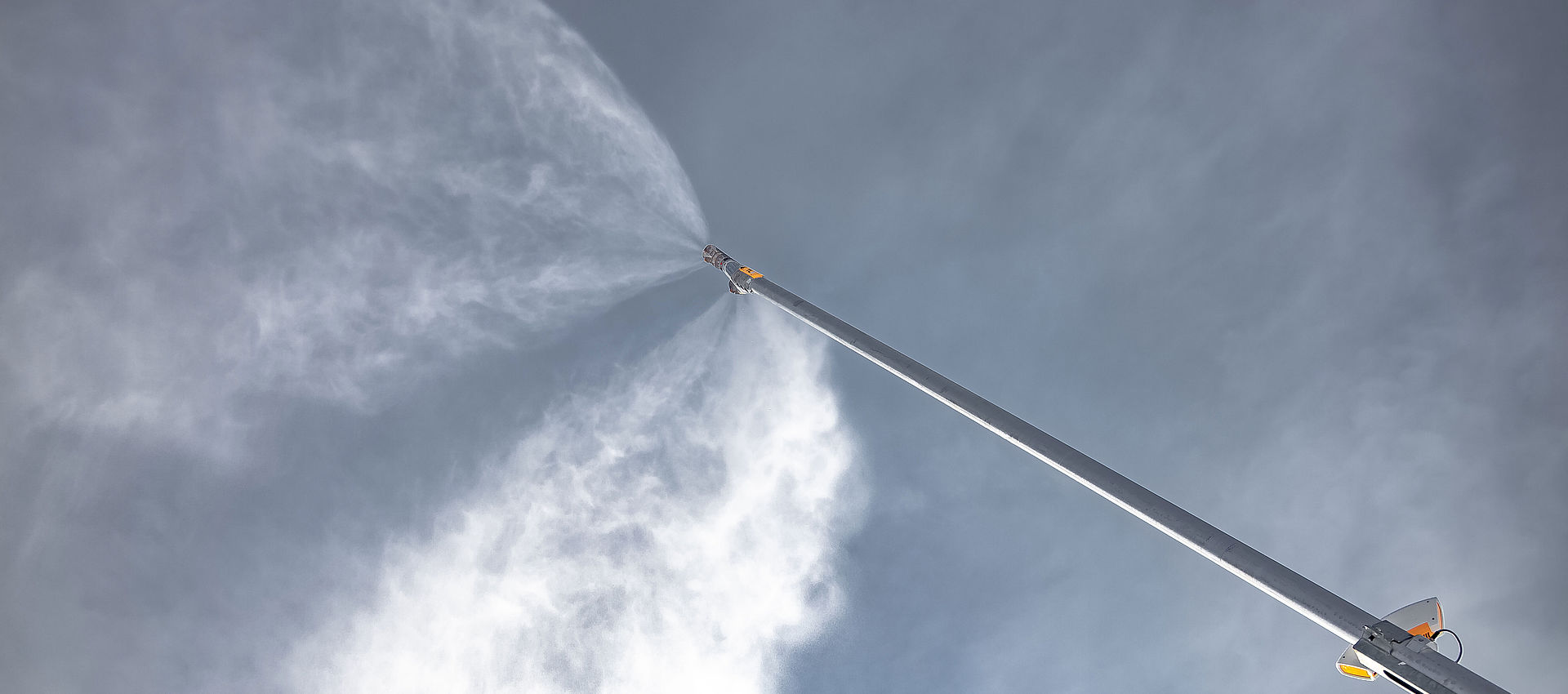

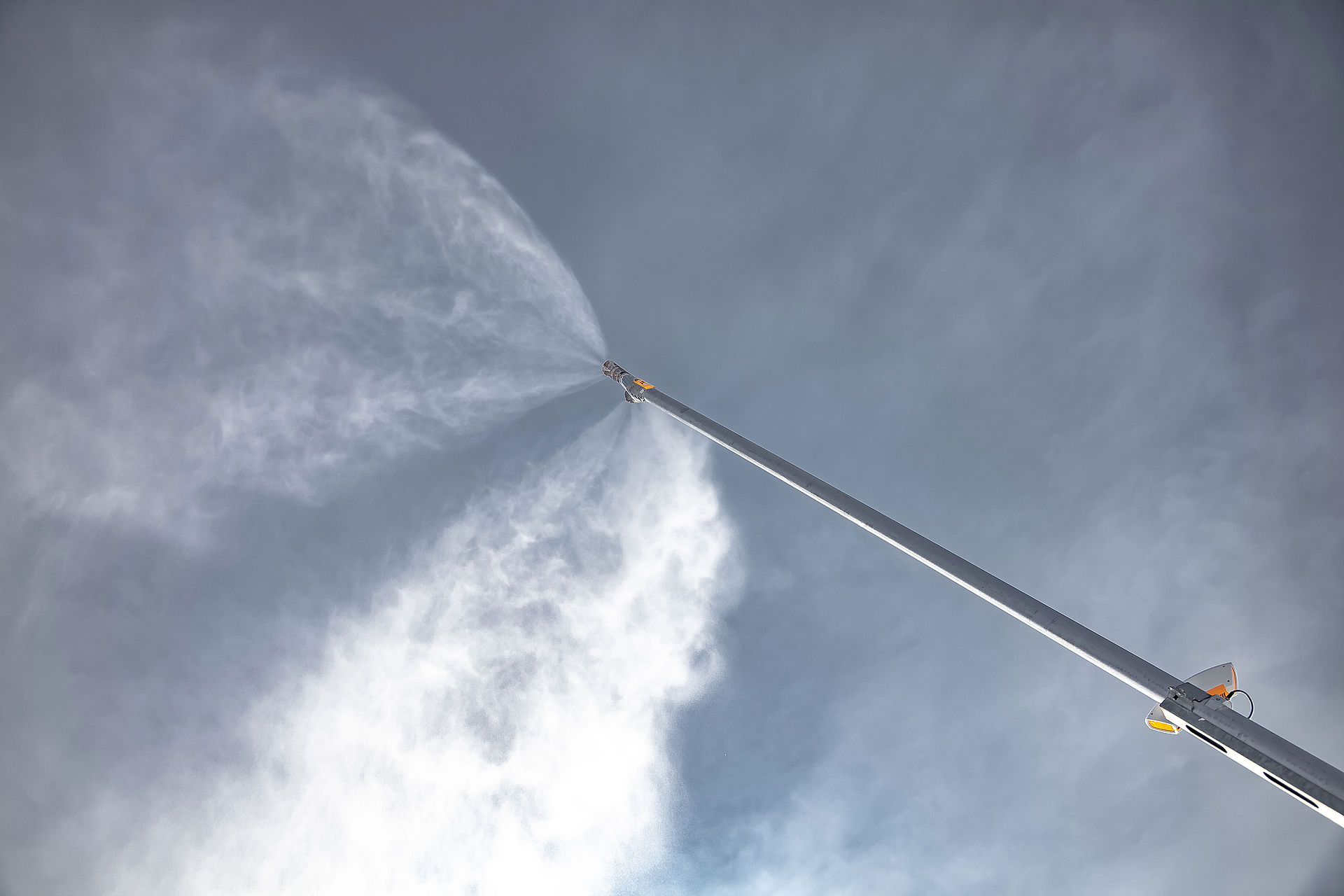

TL8-DH Doppellanze versprüht Schneefächer vor Himmel

Максимальная производительность, наивысшая эффективность

TL8 Double — удвоение объема оснежения при незначительных вложениях

Существующая линейка снежных ружей TL дополнена моделью TL8 Double для дальнейшего расширения производственных мощностей. Данная модификация технологии TL позволяет оснастить один ствол ружья двумя головами TL8 и всего одним блоком клапанов типа Smart Distributor. Это позволяет вдвое увеличить объем производимого снега с помощью двух голов TL без соответствующего удвоения затрат. Дополнительные компоненты не обязательно устанавливать в двойном размере: в модели TL8 Double стандартный ствол ружья снабжен «умным распределителем» (Smart Distributor), благодаря чему для работы системы требуется всего один клапан.

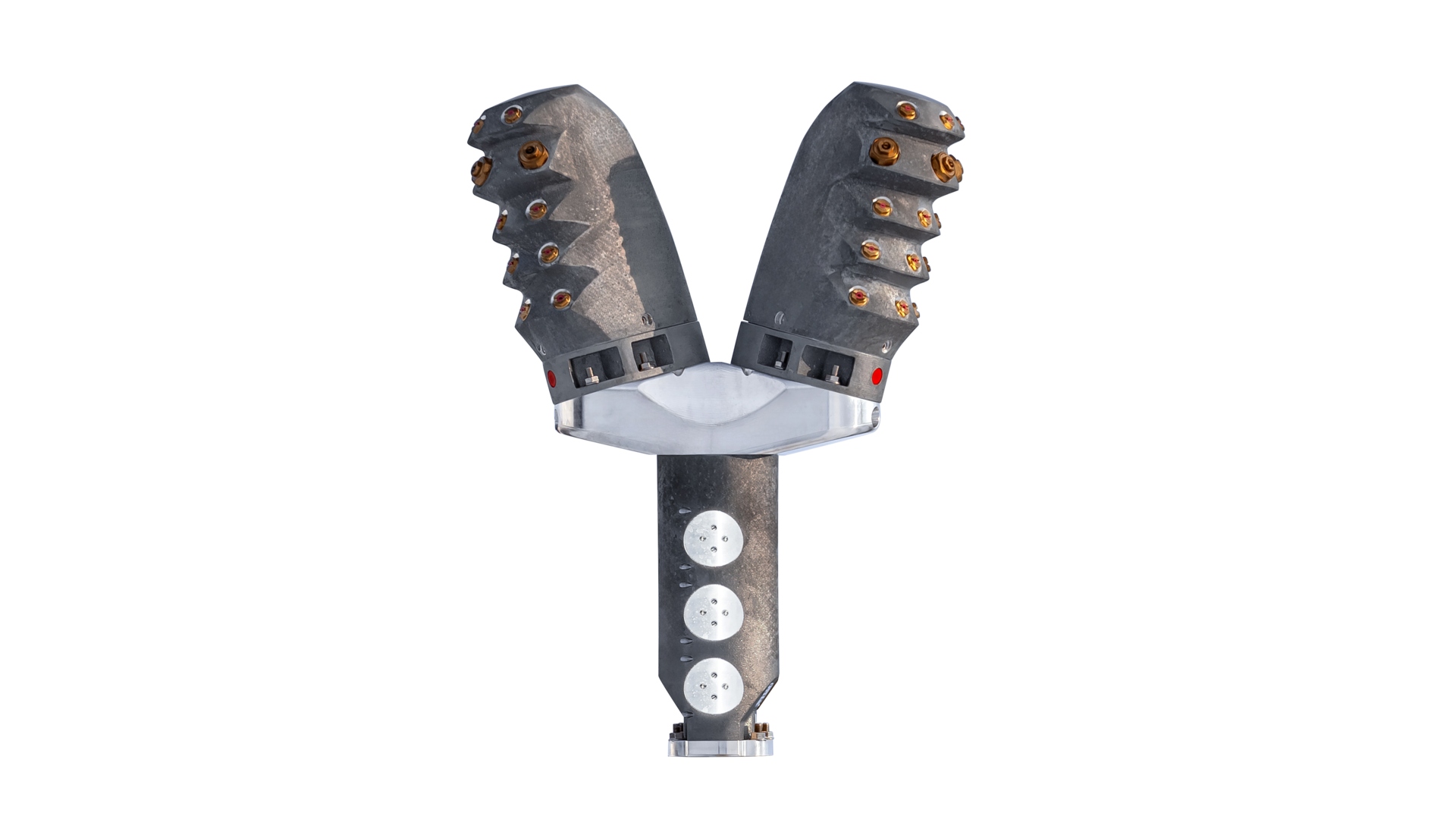

TL8 Double Doppeldüsenkopf freigestellt auf schwarzem Hintergrund mit Detailansicht der Nukleatoren

Высокий уровень гибкости

Простой монтаж

Лучший в своем классе

Высокий уровень гибкости

Благодаря восьми ступеням регулирования TL8 Double с исключительной точностью регулирует расход воды в зависимости от погодных условий, обеспечивая стабильно высокое качество снега в любых условиях эксплуатации.

Простой монтаж

Все кабели находятся внутри ствола ружья. В сочетании с прочной механической опорой и надежным штекерным соединением монтаж становится простым как никогда.

Лучший в своем классе

Благодаря удвоенной мощности TL8 с двумя головами является наиболее мощным ружьем на рынке. Данная модель особенно впечатляет при пограничных температурах, гарантируя большой объем оснежения со снегом неизменно высокого качества.

Проверенные технологии

Как и все модели линейки TL, ружье TL8 Double оснащено проверенными технологиями, такими как нуклеаторы с рубиновыми вставками, керамические форсунки и система продувки воздухом, удаляющая излишки воды из кольца форсунок.

Монтаж осуществляется и в стандартном исполнении: универсальный ствол ружья, блок клапанов Smart distributor непосредственно под стволом, фильтр для воды с фильтрующей насадкой типа Wedge-Wire, механическая установка с возможностью вертикальной и горизонтальной регулировки и клапан гидромат W4 для подачи к ружью воды и сжатого воздуха.

Технические компоненты

Технические данные

Конструкции

Буклеты

Фото и видео

Технические компоненты

Голова ружья

Обе головы ружья TL8 Double оснащены нуклеаторами с износостойкими рубиновыми вставками, а форсунки — керамическими вставками. Эти прочные материалы практически не подвержены износу даже при высоком давлении воды и наличии в ней абразивных частиц, гарантируя неизменно высокое качество снега при минимальных затратах на техническое обслуживание.

Конструкция снежного ружья

Универсальный ствол ружья серии TL позволяет прокладывать все кабели внутри ствола. Это упрощает монтаж и сокращает объем забивающего снега и льда. Простая и прочная конструкция состоит из стационарной и вращающейся колонн, позволяя ступенчатым образом регулировать ружье в горизонтальной плоскости. Установив подъемный цилиндр вручную в безопасное рабочее положение, можно легко отрегулировать вертикальный наклон ружья.

TechnoAlpin Schwenkarm und Hydrauliksystem auf verzinktem Standfuß für Schneilanze

Клапанная технология

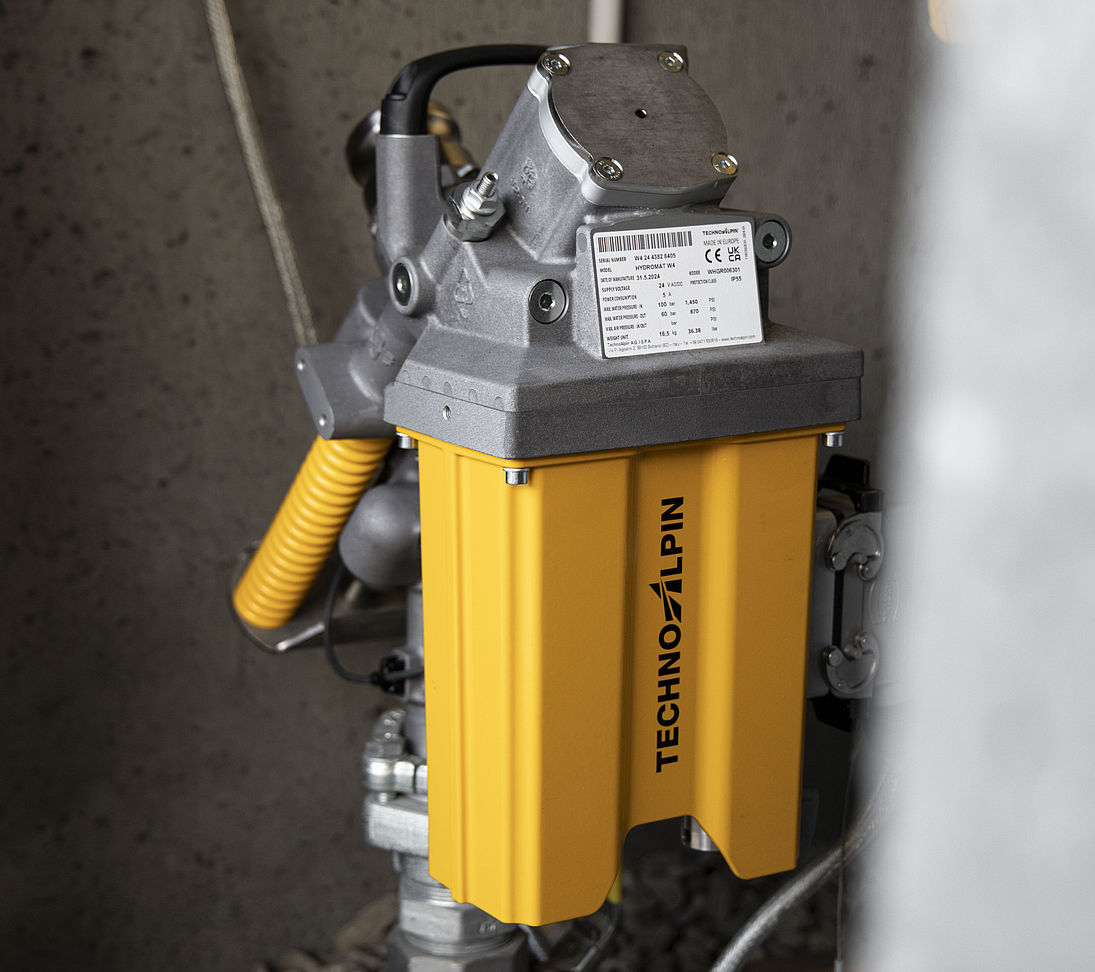

Гидромат W4 регулирует давление и расход воды, а также подачу воздуха у ружья. Все компоненты рассчитаны на давление воды до 100 бар. Система открытия и закрытия обеспечивает автоматическое удаление воды и вентиляцию. Клапан имеет запатентованный механизм закрытия, который гарантирует автоматическое, механическое закрытие при отключении электроэнергии.

TechnoAlpin Hydromat Steuereinheit in gelb-schwarzem Gehäuse an Betonwand montiert

Штекерная колодка

Простой и надежный штекерный разъем механической опоры делает возможной быструю и легкую первичную установку, а также упрощает разборку. Новая штекерная колодка имеет двойную схему расположения отверстий и плоскую нижнюю поверхность, благодаря чему подходит для различных фундаментов в колодцах и бетонных фундаментов.

Verzinkter Sockel und Fundamentplatte einer TechnoAlpin Schneilanze zur Verankerung

Фильтр для воды

Фильтр для воды с бесшовным сменным фильтрующим элементом из хромоникелевой стали типа WEDGE WIRE обеспечивает бесперебойную работу, простую очистку и длительный срок службы.

Detailansicht des Heizmoduls einer TechnoAlpin TL-Schneilanze mit Tragegriff

Технические данные

Вес

Штекерная колодка	22,9 кг
Стационарная колонна	12,5 кг
Вращающаяся колонна	26,5 кг
Крепление ствола ружья	31 кг
Фильтр для воды	7 кг
Высота напора	7 м	10 м
Ствол ружья	33,6 кг	51,9 кг

ГОЛОВА РУЖЬЯ

Распределитель	13 кг
Голова ружья (правая сторона)	6,5 кг
Голова ружья (левая сторона)	6,5 кг

РАЗМЕРЫ

Высота напора	7 м	10 м
Рабочее положение – верхнее (15°)	7162 мм	10060 мм
Рабочее положение – нижнее (30°)	6652 мм	9250 мм
Положение при проведении ТО	1260 мм	1000 мм

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение приводного мотора (голова)	24 В
Мощность приводного мотора (голова)	52 Вт
Нагрев	60 Вт

ВОДА

Давление воды мин.	15 бар
Давление воды макс.	60 бар

КОНФИГУРАЦИЯ СОПЕЛ

Нуклеатор	2x 3
Фиксированные форсунки	2x 3
Подключаемые форсунки	2x 9
Ступени регулировки	8

Примечание: Возможны технические изменения.

Для шлангов типа 2SN возможен класс давления PN80, если вместо соединений типа «Камлок» используются резьбовые соединения с резьбой и муфтой.

Конструкции

Ружье с центральной воздушной системой

Модель TL8 Double доступна только в исполнении с центральной воздушной системой. Для достижения оптимальной производительности ружья необходимо обеспечить давление воды около 15 бар или выше.

Буклеты

TL8 Double

Изучить на сайте Загрузить

Фото и видео

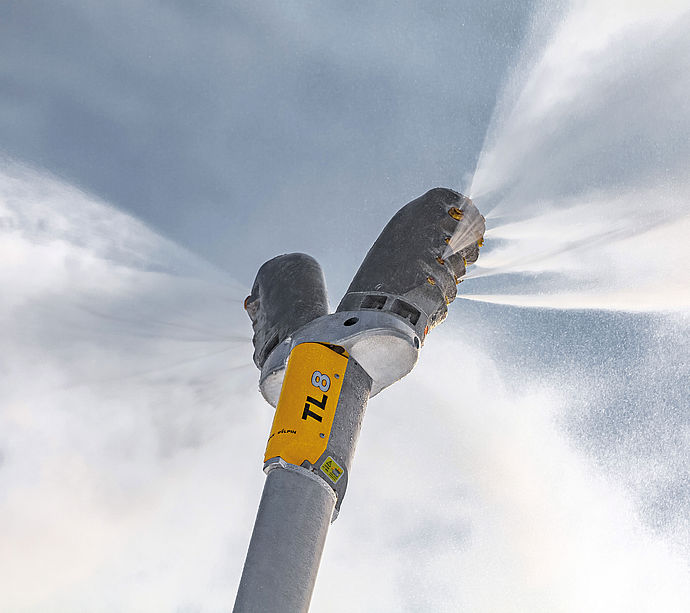

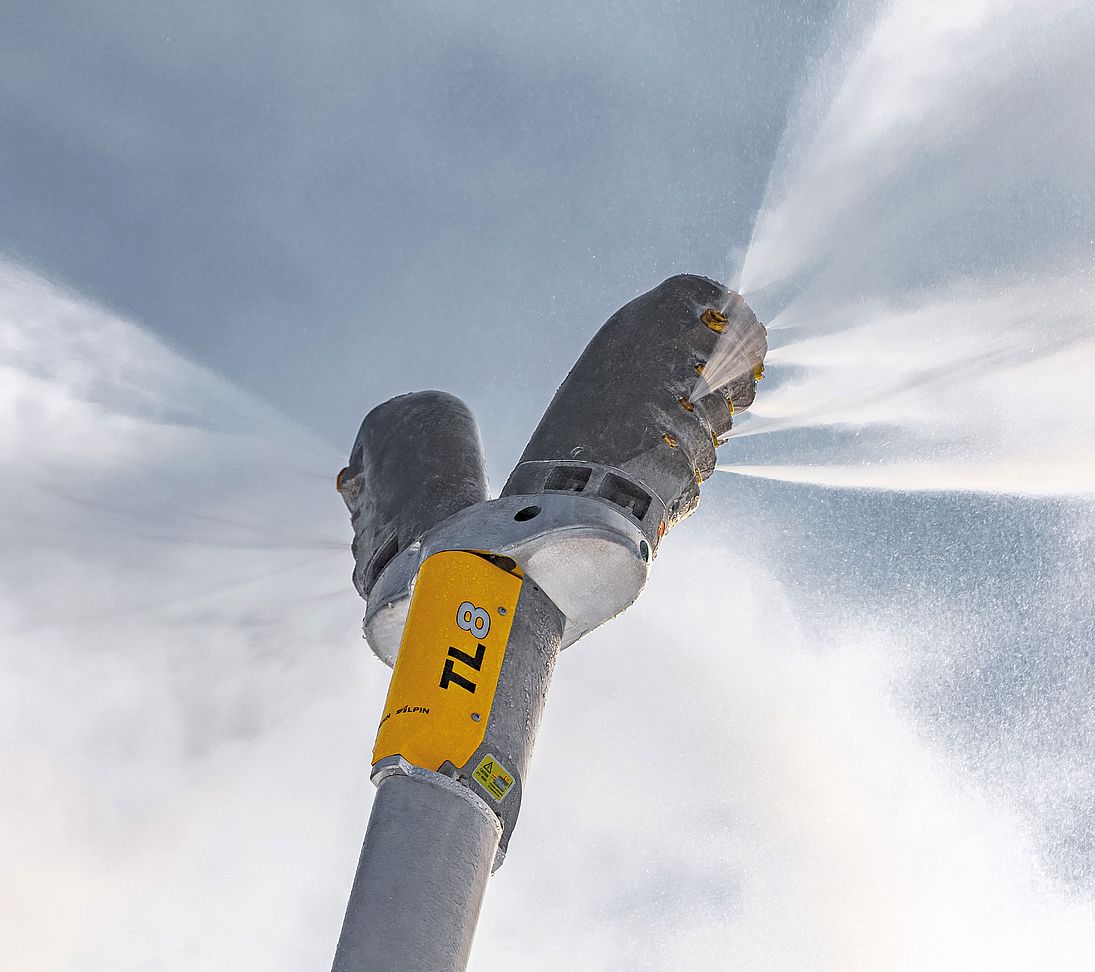

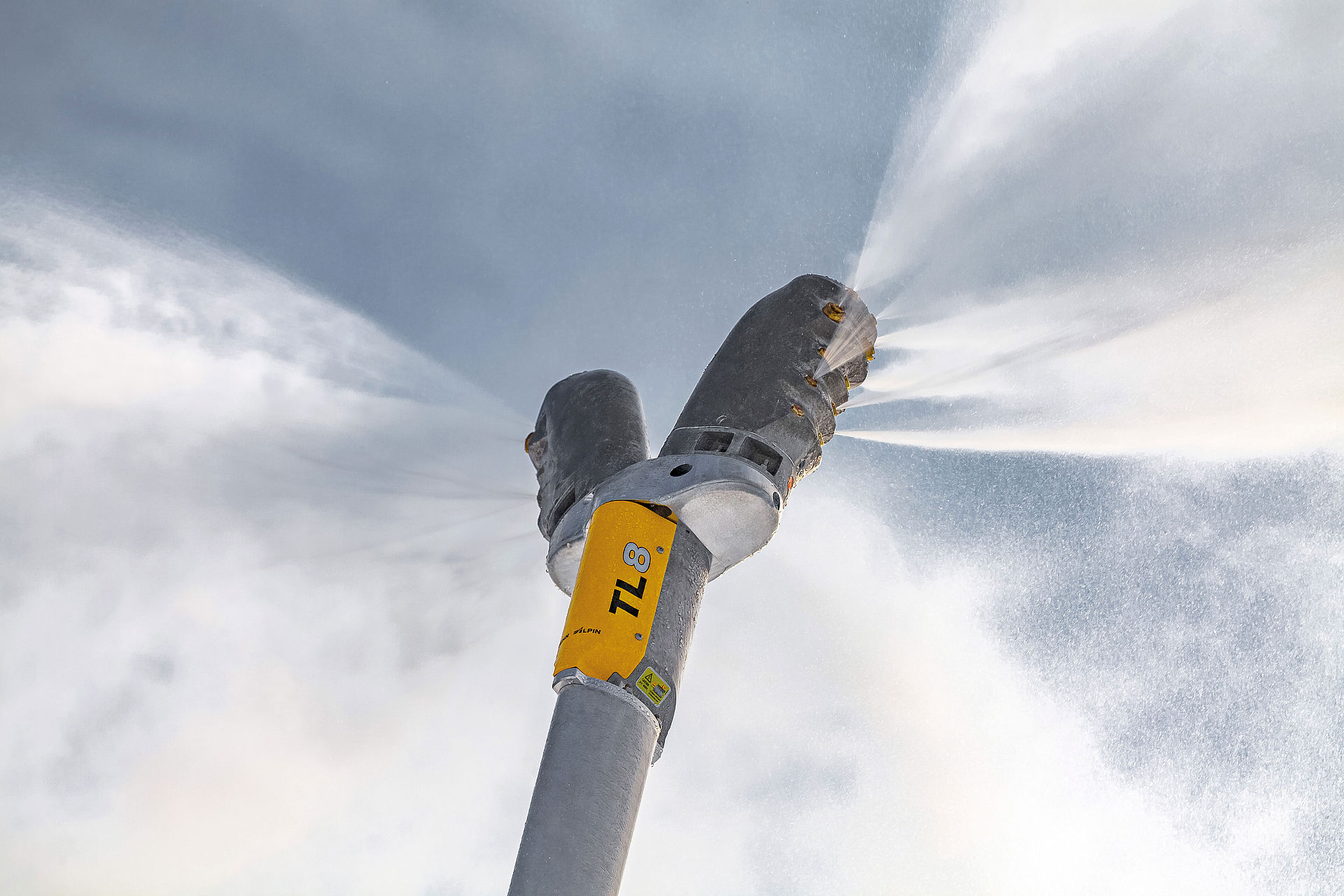

TL8 Double Schneilanzenkopf mit gelber Beschriftung und seitlich austretendem Wasserstrahl

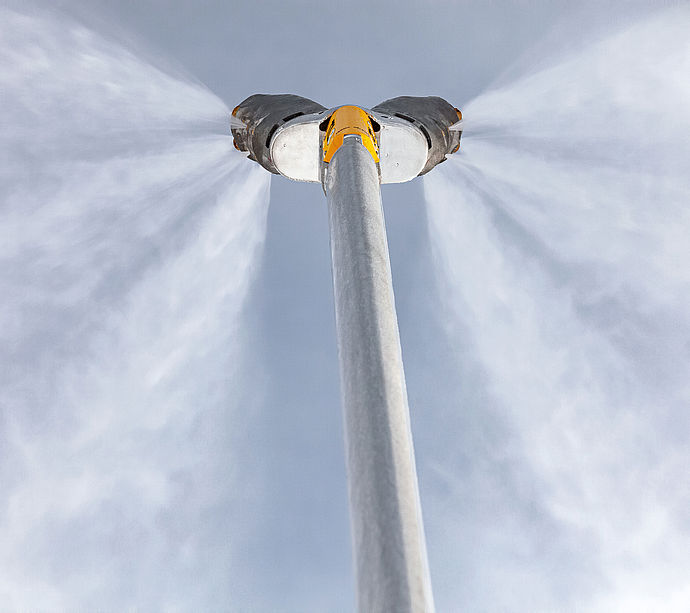

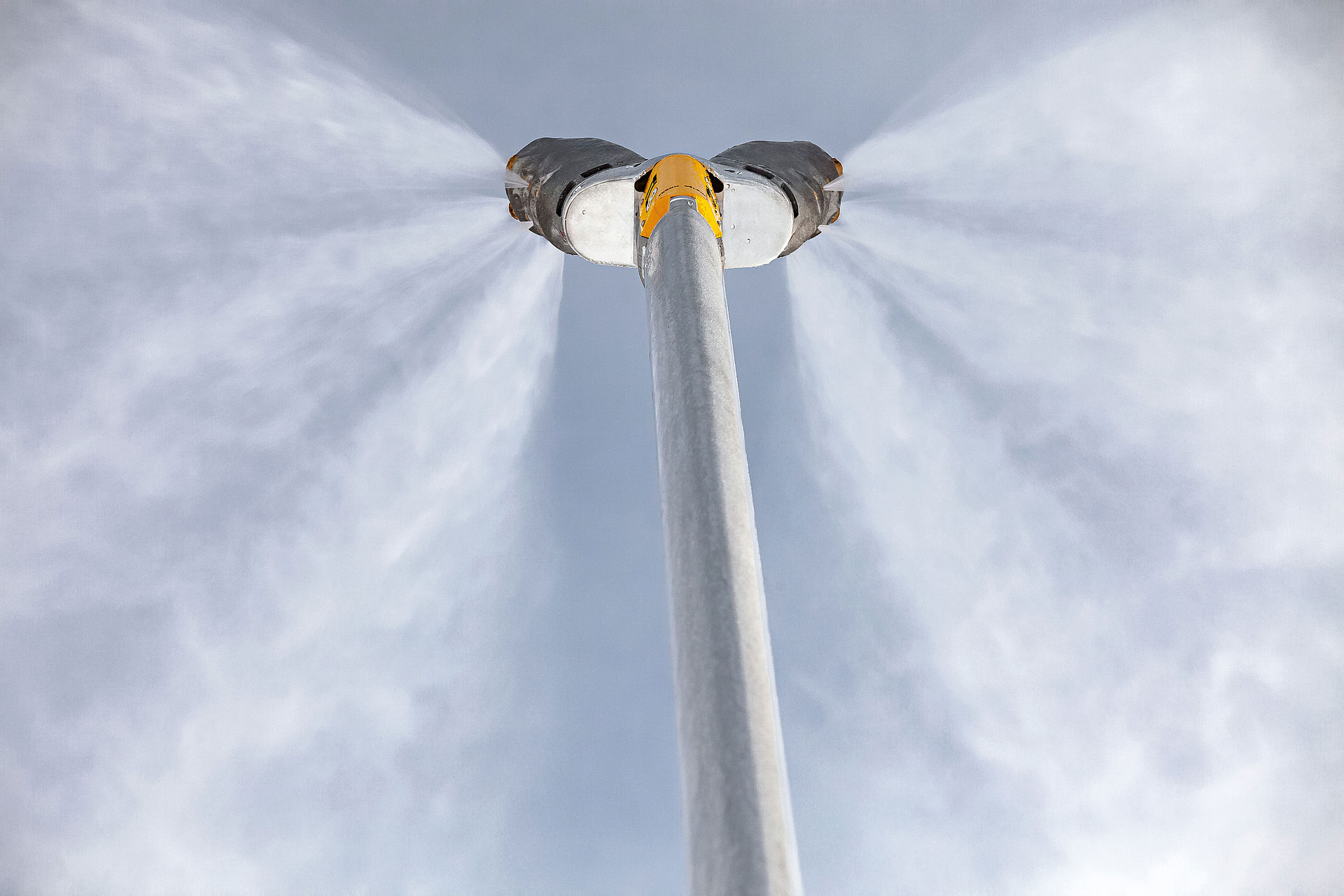

TL8 Double Schneilanze frontal von unten mit fächerförmigem Sprühbild beider Düsenköpfe

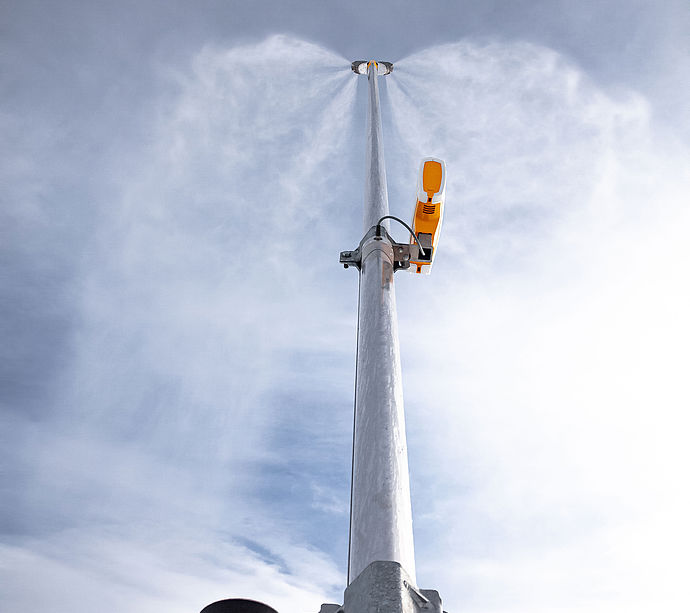

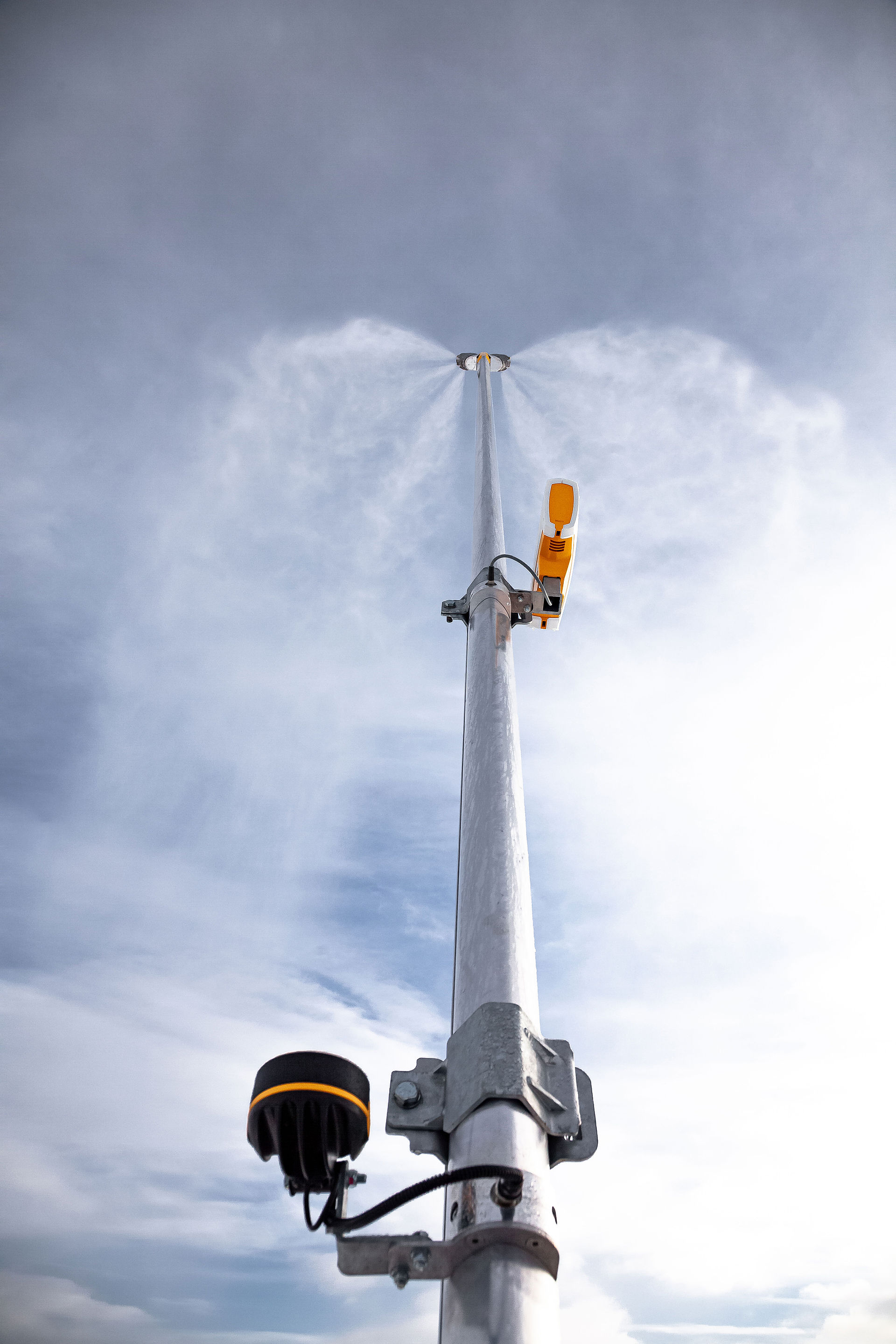

TL8-DH Doppellanze mit zwei Schneefächern vor blauem Himmel

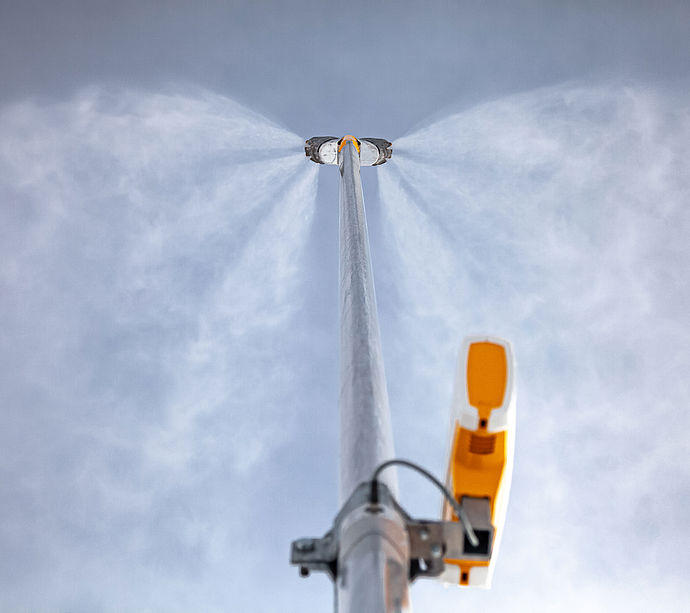

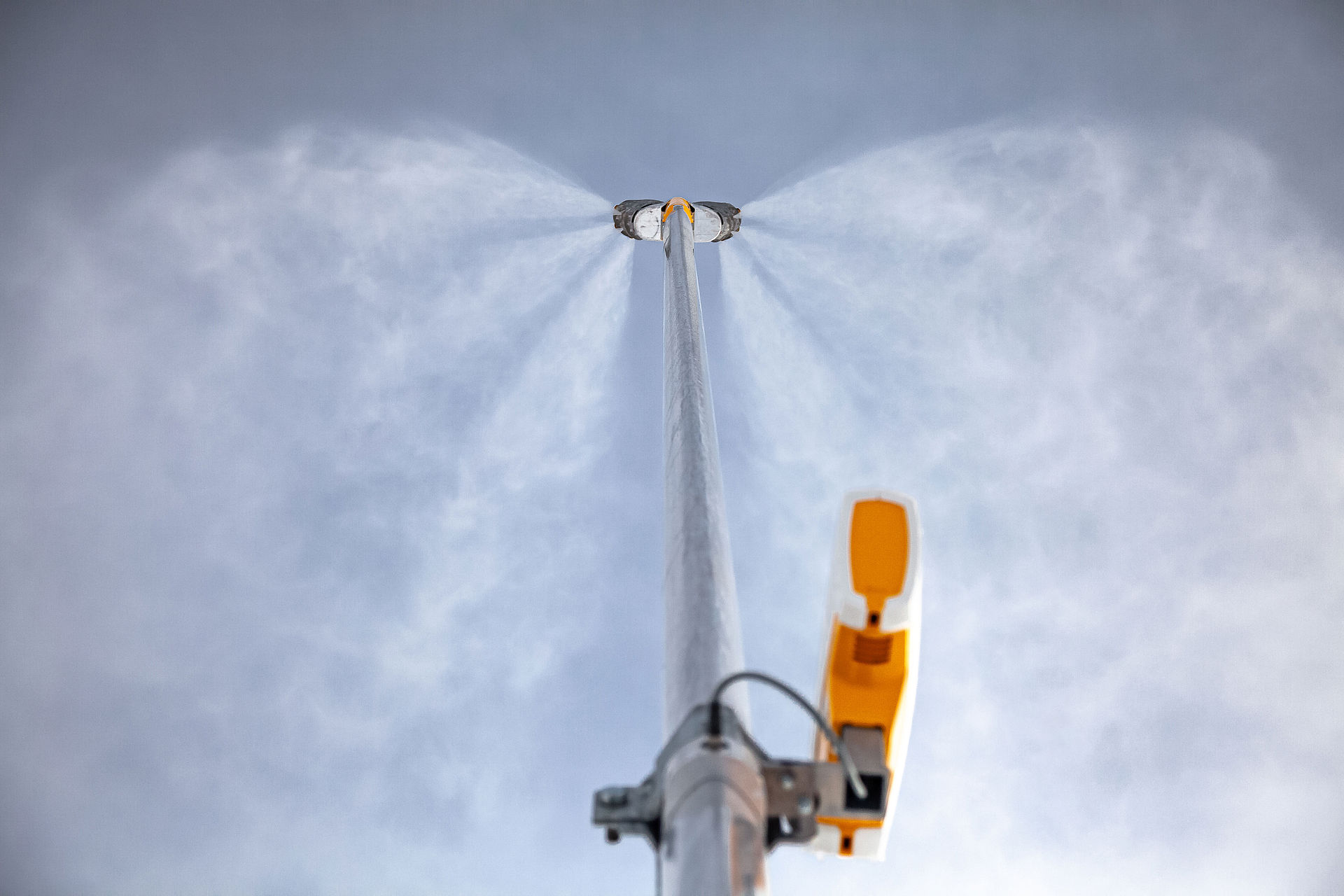

TL8 Double Schneilanze von unten mit symmetrischem Sprühnebel beider Düsenköpfe

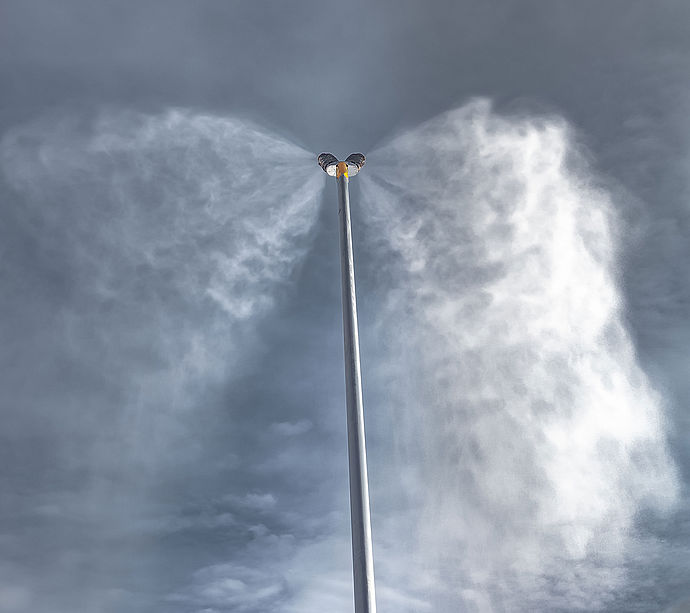

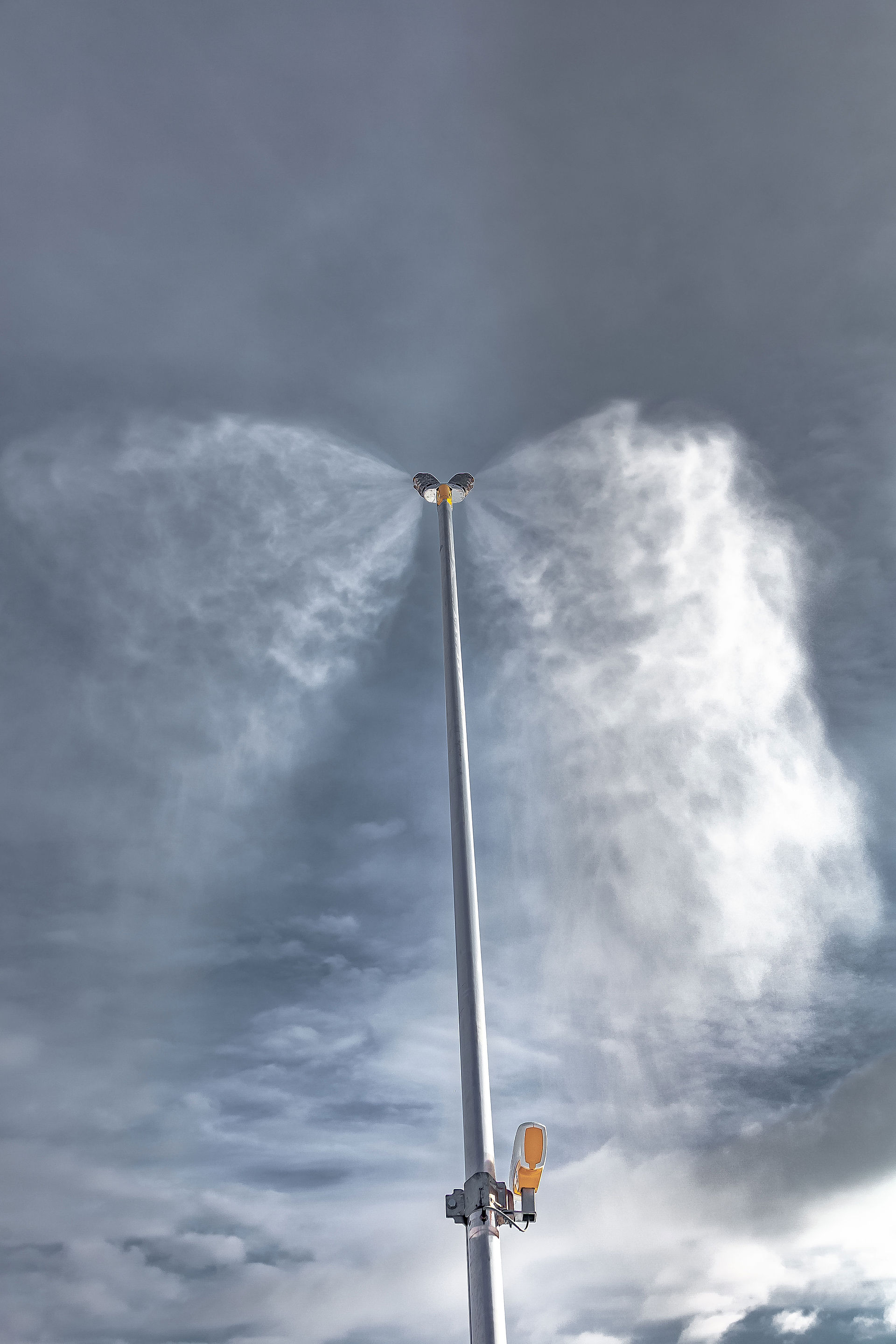

TL8 Double Schneilanze sprüht symmetrische Schneefächer beidseitig

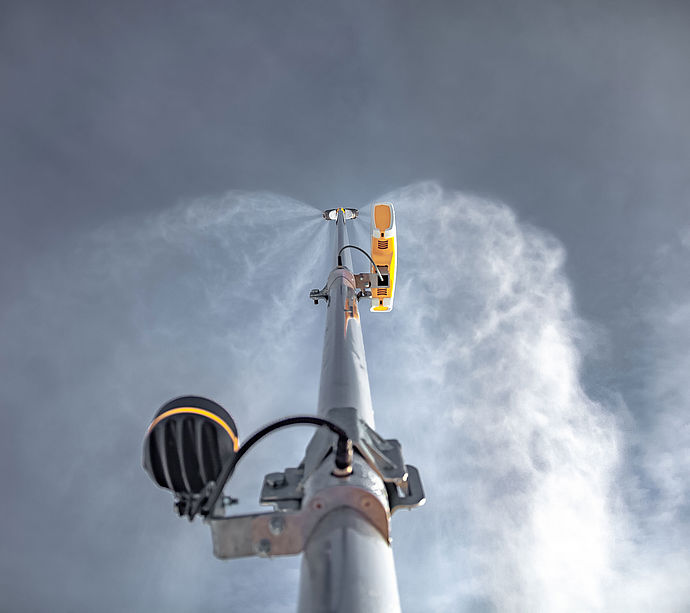

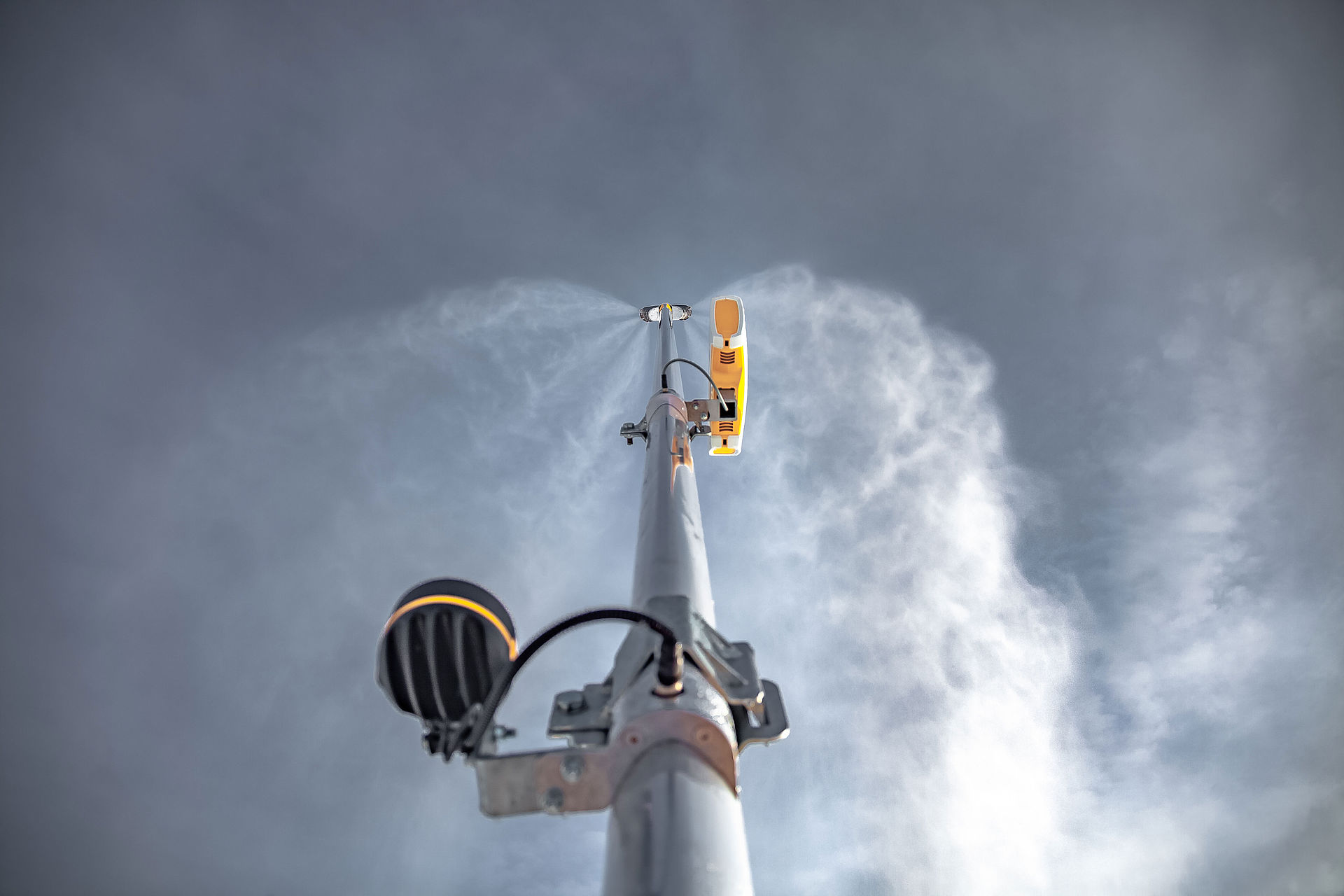

TL8-DH Schneilanze mit orangem Steuermodul sprüht Schnee

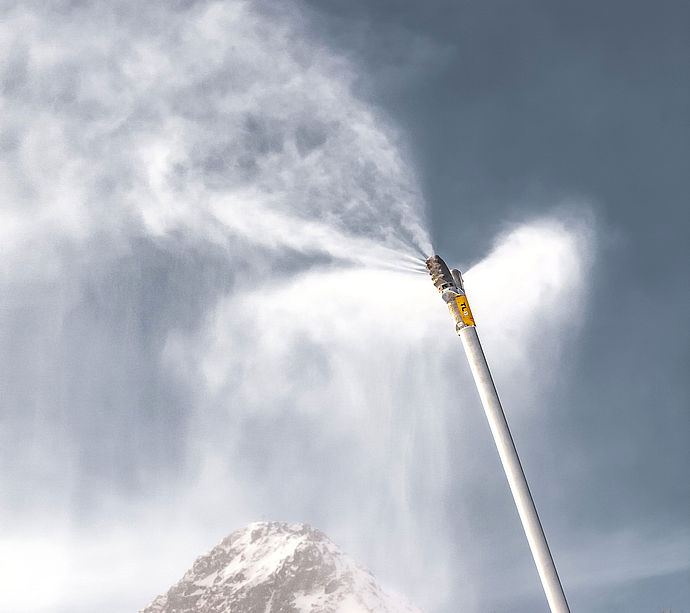

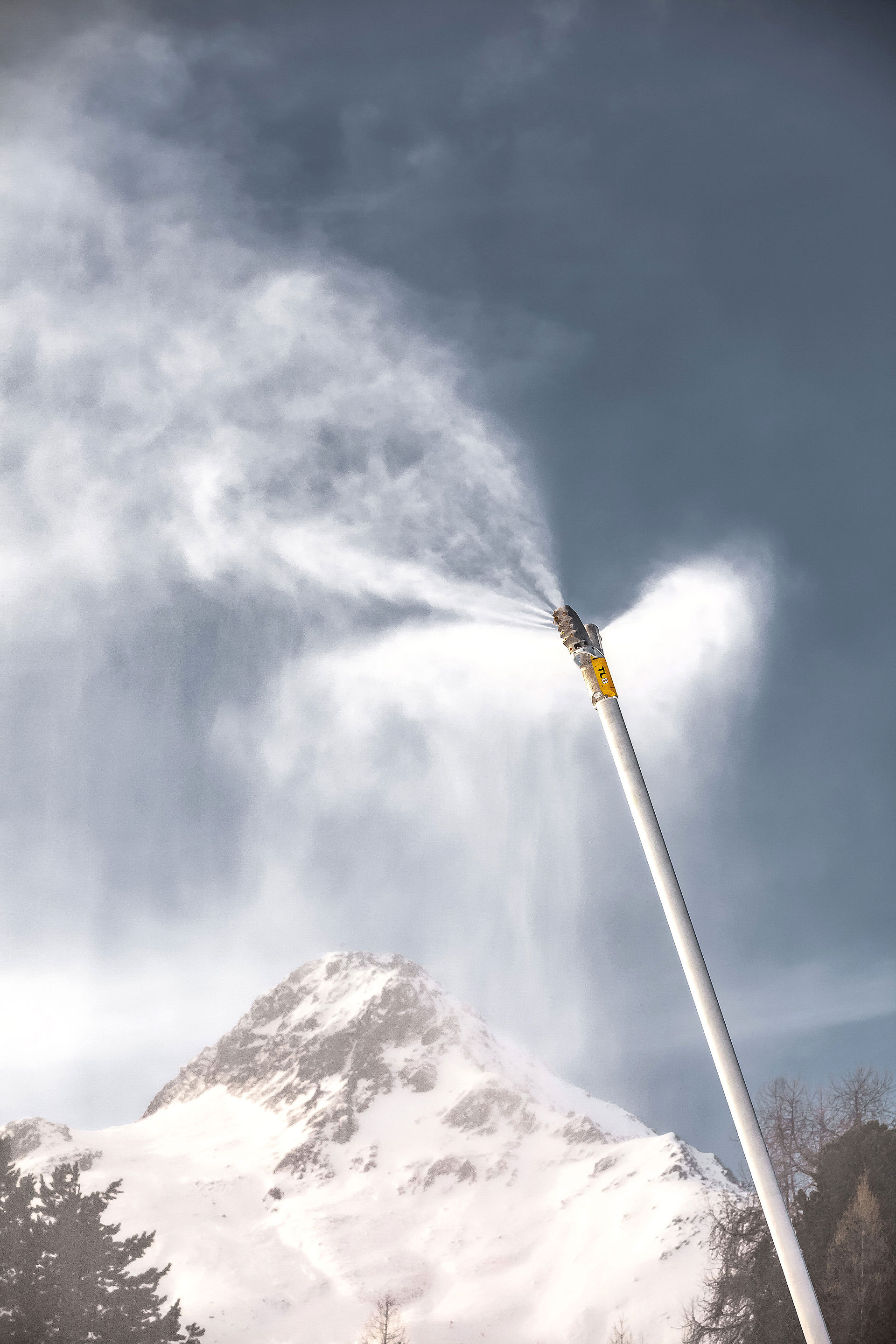

TL8 Double Schneilanze in Hochformat mit Schneenebel vor verschneitem Berggipfel
